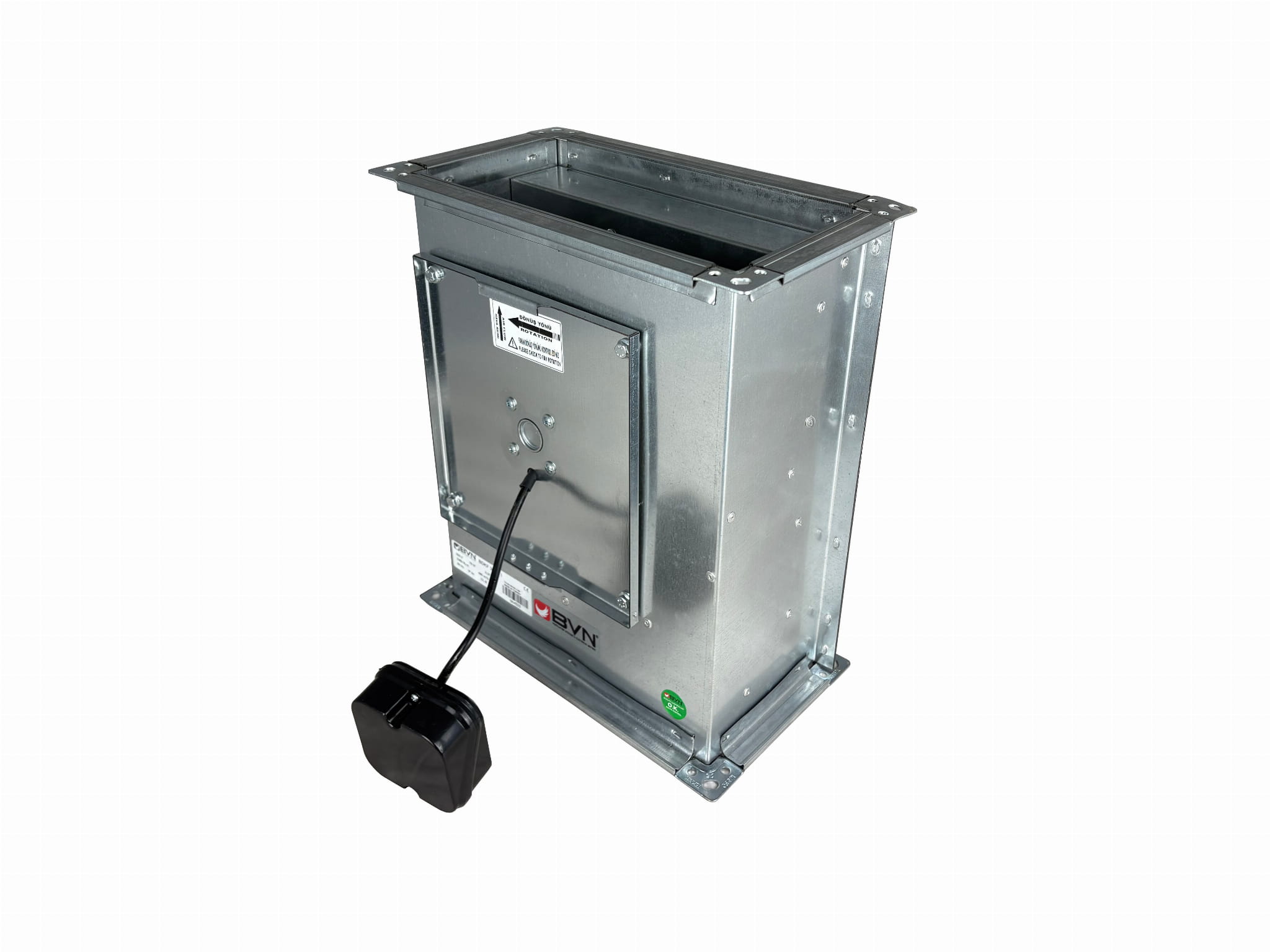

Wentylator kanałowy BVN

model: BDKF 30-15

Podstawowe informacje:

• Wydajność max: 480 [m3/h]
• A x B: 150 x 300 [mm]
• Ciśnienie statyczne: 380 [Pa]
• Moc max: 90 [W]
• Napięcie nominalne: 230 [V] / 50 [Hz]
• Natężenie nominalne: 0,4 [A]
• Obroty silnika max: 2630 [obr./min.]
• Poziom ciśnienia akustycznego: 70 [dB(A)]
• Stopień ochrony silnika: IP55
• Klasa izolacji: B
• Waga: 7 [kg]

OPIS PRODUKTU

Prostokątne wentylatory kanałowe BVN serii BDKF zaprojektowano z myślą o średnich i dużych instalacjach wentylacyjnych, gdzie przestrzeń jest na wagę złota. Dzięki stosunkowo niewielkim wymiarom, wentylatory te świetnie sprawdzają się do stosowania w sufitach podwieszanych, jak i innych miejscach o ograniczonej przestrzeni. Wentylatory BDKF zostały opracowane, a następnie wyprodukowane z zastosowaniem wysokiej jakości materiałów. Z myślą o najbardziej wymagających użytkownikach - zostały poddane wymagającym testom sprawności, tak aby w nawet trudnych warunkach sprostać powierzonym im zadaniom. Urządzenia te charakteryzują się wysoką wydajnością oraz bezawaryjną pracą.

KONSTRUKCJA

Obudowa i wirnik wykonane są z ocynkowanej blachy stalowej. Specjalna konstrukcja łopatek wirnika, które są pochylone są do tyłu zapewnia wysoką wydajność wentylatora.

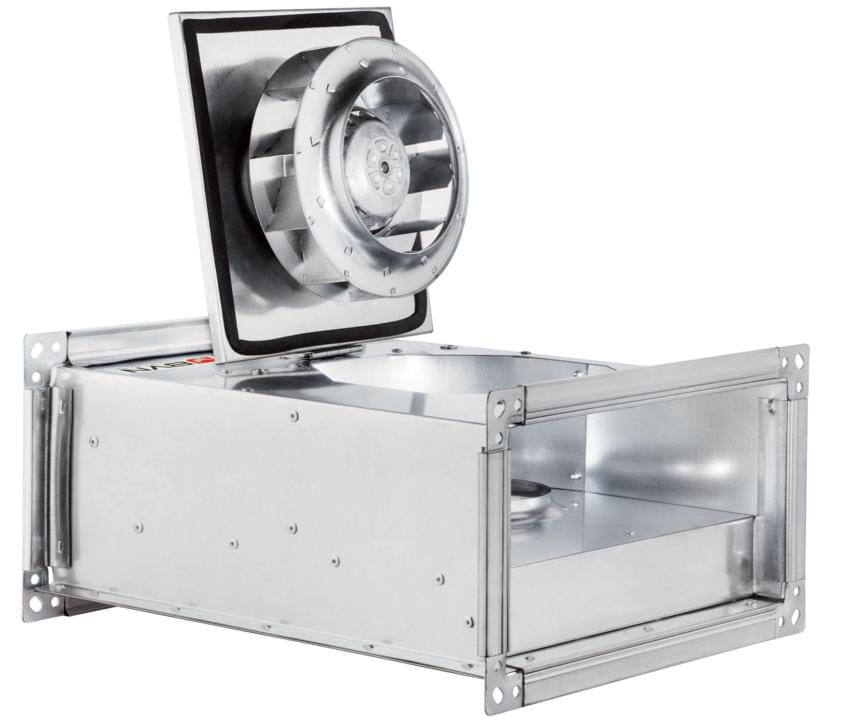

Łatwy serwis i konserwacja dzięki zastosowaniu specjalnej uchylnej klapy, która ułatwia dostęp do wnętrza wentylatora oraz wirnika z silnikiem.

Wentylatory BDKF wyposażone są w silniki jednofazowe 230V, 50/60Hz (z wyjątkiem modeli BDKF 80-50 i 100-50) o klasie izolacji uzwojenia B i ze skrzynką przyłączeniową o stopniu ochrony IP55. Wszystkie silniki przystosowane są do regulacji poprzez napięciową regulację prędkości obrotowej.

ZASTOSOWANIE ORAZ MONTAŻ

Seria prostokątnych wentylatorów kanałowych BDKF jest dedykowana do zastosowań zarówno w budownictwie mieszkalnym jak i strefach budownictwa przemysłowego. Jego kompatybilne gabaryty pozwalają na zastosowanie tych urządzeń w miejscach gdzie nie ma za dużo przestrzeni np. sufitach podwieszanych. Dzięki takiemu rozwiązaniu, można ukryć urządzenie, tak aby nie było widoczne dla oka, aby zachować estetykę wnętrza, a jednocześnie zapewniając łatwy dostęp na potrzeby konserwacji czy serwisów samej instalacji.

Wentylatory te idealnie się sprawdzają w:

• pomieszczeniach mieszkalnych takich jak: łazienki, toalety oraz pomieszczenia gospodarcze
• pomieszczenia komercyjne: kawiarnie, bary, restauracje, sklepy, biura, budynki użyteczności publicznej, garaże, kryte baseny, sale treningowe, magazyny
• pomieszczeniach przemysłowe: fabryki, chłodzenie urządzeń, warsztaty, wentylacja punktowa i inne.

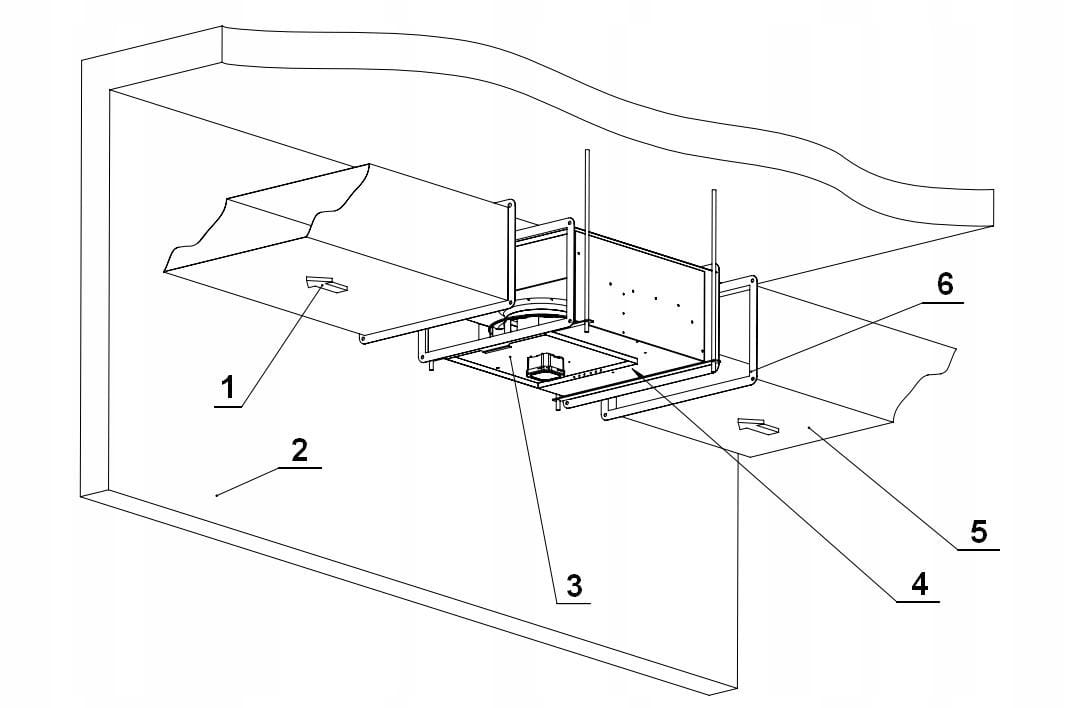

1 - kierunek przepływu

2 - przegroda budowlana

3 - klapa do konserwacji wentylatora

4 - wentylator BDKF

5 - kanał wentylacyjny

6 - kołnierz montażowy

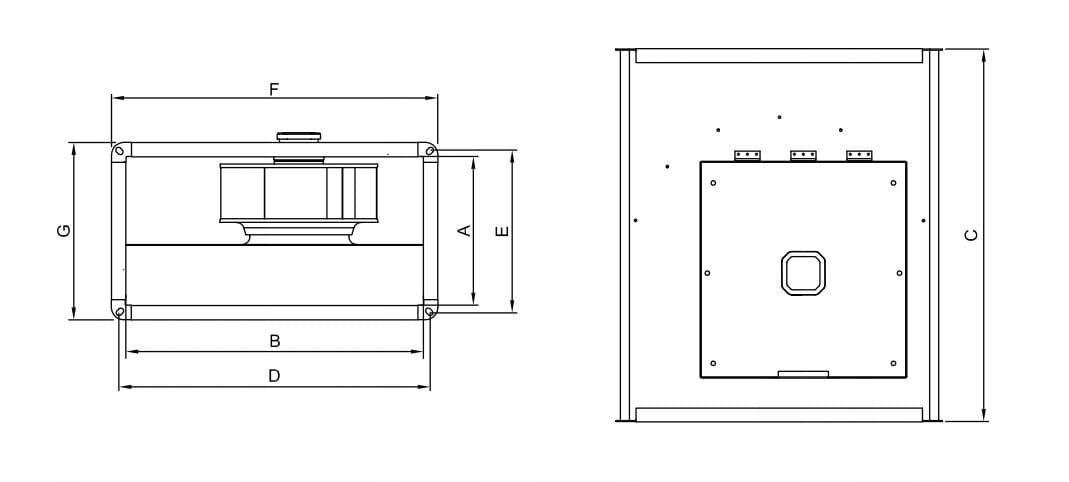

WYMIARY

(podane w mm)

• A - 150
• B - 300
• C - 400
• D - 320
• E - 170
• F - 350
• G - 200

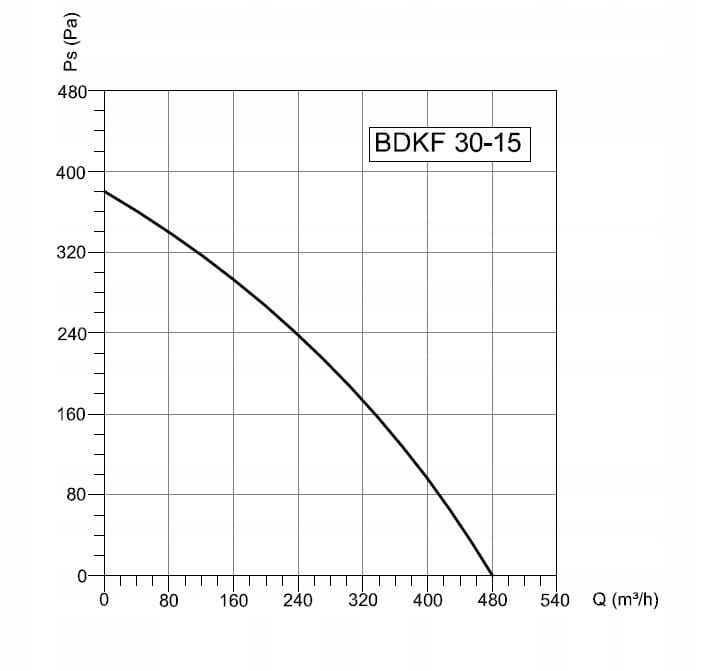

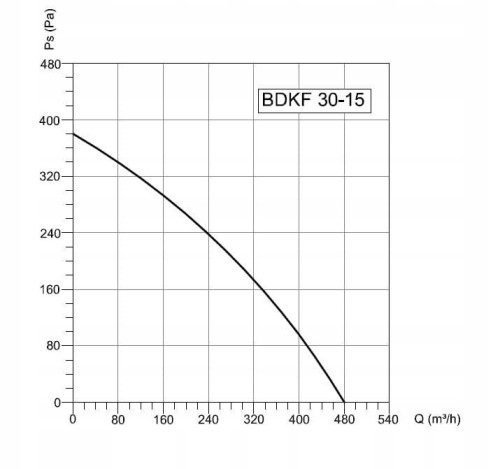

CHARAKTERYSTYKA WENTYLATORA

BDKF 30-15 - model wentylatora

Ps [Pa] - ciśnienie statyczne

Q [m3/h] - przepływ powietrza
