Centrala wentylacyjna podwieszana BVN BGK 1000 m3/h

Centrale wentylacyjne BGK służą do wymiany powietrza zużytego na powietrze świeże przy zachowaniu częściowego odzysku energii cieplnej z powietrza wywiewanego z pomieszczeń.

Rekuperator przeznaczony jest do montażu w pozycji poziomej, najczęściej podwieszany jest w przestrzeniach podstropowych.

Urządzenia posiadają wysokociśnieniowe wentylatory odśrodkowe z wirnikiem bezpośrednio sprzężonym z prostej konstrukcji silnikiem prądu zmiennego, z kilkustopniową regulacją wydajności.

Funkcjonalność

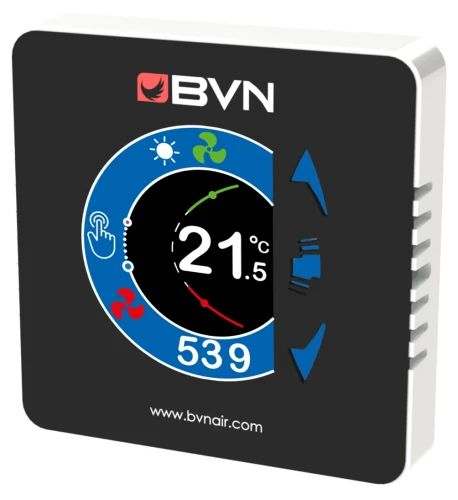

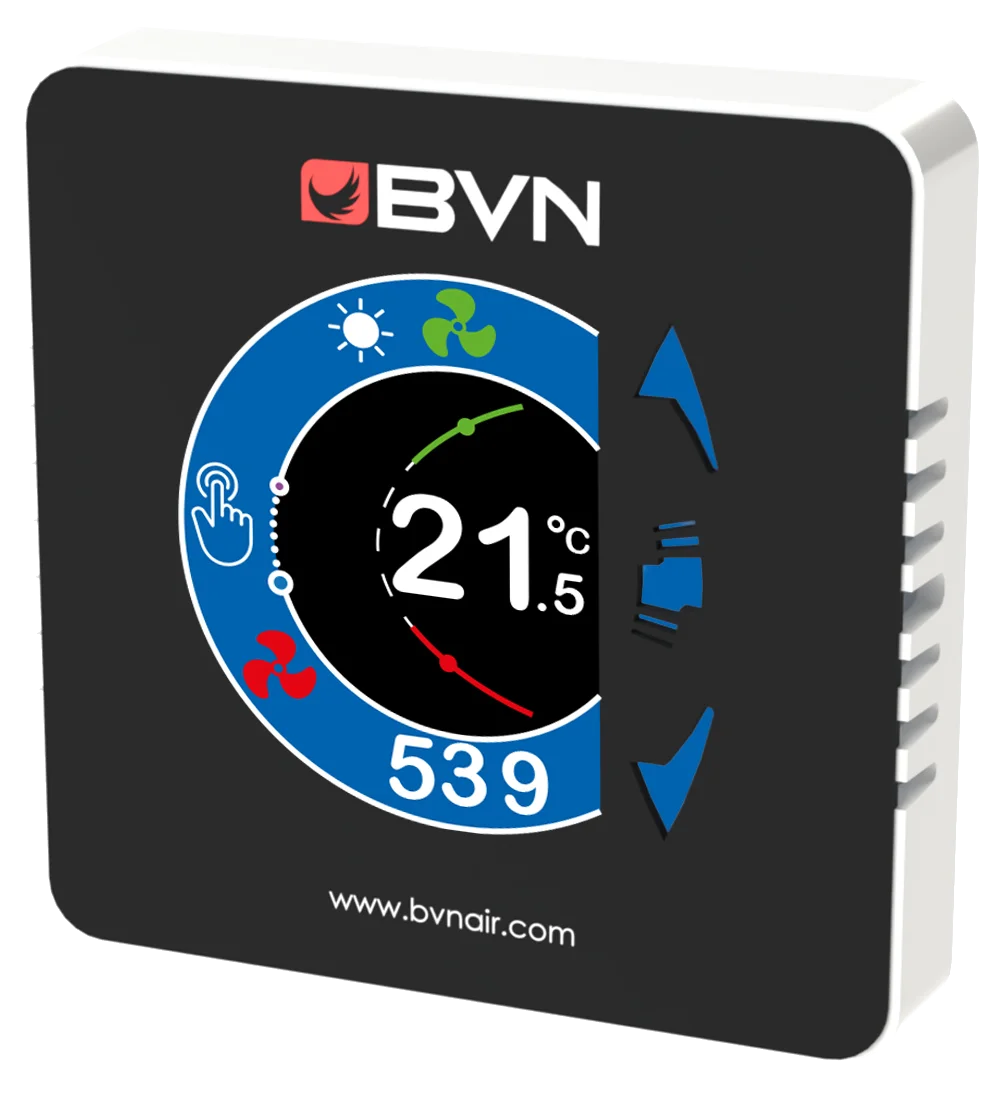

Prosty w obsłudze dotykowy sterownik pomieszczeniowy umożliwia:

• regulację wydajności wentylatorów w sześciu prędkości wybieranych w trybie ręcznym lub automatycznym
• utrzymywanie zadanej temperatury w pomieszczeniu w trybie ogrzewania
• sterowanie dodatkową nagrzewnicą elektryczną wtórną
• 3-stopniowe sterowanie wydajnością nagrzewnicy elektrycznej
• odczyt stanu i parametrów pracy centrali tj. trybu pracy, prędkości wentylatorów, temperatury w pomieszczeniu, alarmów
• możliwość zarządzania przez systemy BMS

Konstrukcja

Centrale BGK są wyposażone w wydajny krzyżowy wymiennik ciepła wykonany z aluminium. Pod wymiennikiem znajduje się taca ociekowa. Króciec odpływu skroplin znajduję się w dolnej części urządzenia. Obudowa jest wykonana z blachy ocynkowanej odpornej na korozję.

Prosta i solidnie wykonana konstrukcja ułatwia konserwację i serwis urządzenia. Dostęp do wentylatorów znajduje się od spodu. Pokrywa filtrów oraz skrzynka elektryczna są umieszczone po przeciwległych bokach centrali.

1. Obudowa centrali wykonana ze stali i zabezpieczona przed korozją powłoką z ocynku. Wnętrze urządzenia jest izolowane akustycznie i termiczne 10 milimetrową pianką polietylenową.

2. Urządzenie posiada wbudowaną automatykę z pomieszczeniowym panelem sterowania.

3. Trwały krzyżowy wymiennik odzysku ciepła wykonany ze stopów metali zapewnia wydajność i efektywność oraz małe opory powietrza.

4. Wentylatory prądu zmiennego z 6-cio stopniową regulacją wydajności.

5. Filtry klasy G4 zabezpieczają wymiennik i oczyszczają powietrze nawiewane do pomieszczeń.

Urządzenia standardowo nie są wyposażone w nagrzewnice elektryczne.

Wymiary [mm]: Długość A=1100 Szerokość B=900 Wysokość C=315 Kanał wlotowy DxE=220x200 Kanał wylotowy DxF=220x455

Zalety

• niskie koszty eksploatacji
• wysoka wydajność i cicha praca
• bezawaryjność i trwałość
• brak skomplikowanych podzespołów
• łatwa i szybka wymiana filtrów
• wygodna konserwacja
• solidna i prosta konstrukcja
• małe gabaryty i waga

Zastosowanie

Centrale BGK, jako urządzenia uniwersalne, są powszechnie stosowane w hotelach, centrach handlowych, siłowniach, szkołach, wszelkiego rodzaju budynkach użyteczności publicznej oraz szpitalach.
