Opis

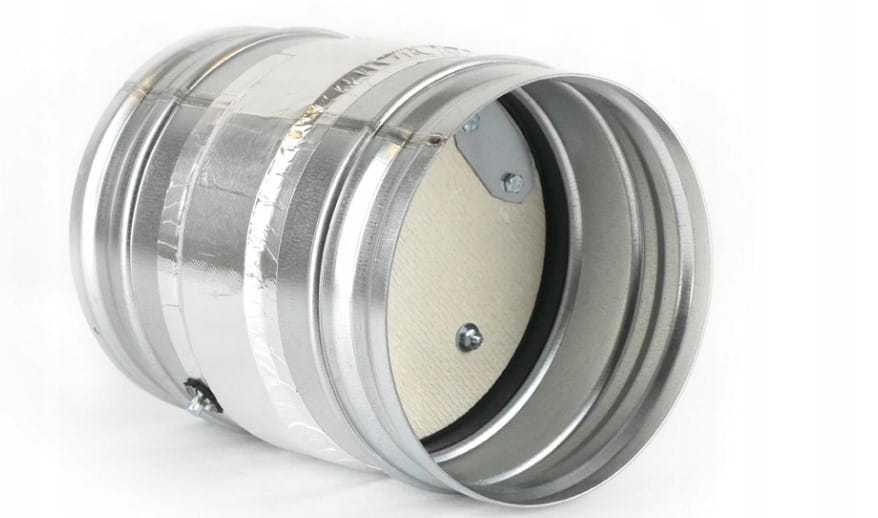

Klapa przeciwpożarowa SMAY
model: Klapa KTM-100M L150-W0
Podstawowe informacje:
- Model: KTM
- Wymiar 100 [mm]
- Długość klapy 150 [mm]
- Producent: Smay
- Bez wyłączników krańcowych
Przeznaczenie:
Klapy przeciwpożarowe typu KTM przeznaczone są do montażu w instalacjach wentylacji ogólnej jako przegrody odcinające, oddzielające strefę objętą pożarem od pozostałej części budynku (normalnie otwarte). Funkcją tych klap jest powstrzymanie rozprzestrzeniania się ognia, temperatury i dymu.
Klapy przeciwpożarowe typku KTM posiadają Certyfikat Stałości Właściwości Użytkowych nr 1438-CPR-0529, wydany przez Centrum Naukowo-Badawcze Ochrony Przeciwpożarowej – Państwowy Instytut Badawczy.
Klapy są skonstruowane, produkowane oraz poddawane próbom zgodnie z wymogami norm: PN-EN 15650 „Wentylacja budynków - przeciwpożarowe klapy odcinające montowane w przewodach” oraz PN-EN 13501-3 „Klasyfikacja ogniowa wyrobów budowlanych i elementów budynków - Część 3:
Klasyfikacja na podstawie wyników badań odporności ogniowej wyrobów i elementów stosowanych w instalacjach użytkowych w budynkach: ognioodpornych przewodów wentylacyjnych i przeciwpożarowych klap odcinających”.
Opis techniczny
Klapy KTM (ze sprężyną zwrotną) składają się z obudowy o przekroju kołowym, ruchomej jednopłaszczyznowej przegrody odcinającej i mechanizmu napędowego z elementem wyzwalającym.
Obudowa klapy oraz elementy współpracujące wykonane są z blachy stalowej ocynkowanej. Obydwa końce obudowy przystosowane są do połączenia wsuwanego typu mufowego umożliwiające łatwe łączenie elementów kanału z klapą.
Na zewnętrznej i wewnętrznej powierzchni obudowy, w miejscu perforacji, dookoła zamkniętej przegrody odcinającej, umieszczone są uszczelki pęczniejące. Cechą charakterystyczną uszczelek jest to, iż pod wpływem wysokiej temperatury zwiększają swoją objętość dokładnie wypełniając wszelkie nieszczelności między przegrodą a korpusem.
Przegroda odcinająca klapy wykonana jest z płyty wapniowosilikatowej, na jej obwodzie zamocowana jest uszczelka gumowa, zapewniająca zachowanie szczelności klapy w temperaturze otoczenia.
Położenie przegrody w pozycji otwartej zapewnia wyzwalacz topikowy o nominalnej temperaturze zadziałania 70±5°C, umieszczony w specjalnych śrubowych zaczepach. Zamknięcie przegrody następuje w wyniku zadziałania wyzwalacza topikowego po przekroczeniu temperatury zadziałania. Zniszczenie wyzwalacza powoduje rozłączenie zaczepów śrubowych, a następnie obrót przegrody do pozycji zamkniętej na skutek zadziałania sprężyn napędowych.
Podczas normalnej pracy instalacji przegroda odcinająca klap KTM najduje się w pozycji otwartej. W przypadku wybuchu pożaru następuję przejście przegrody klapy do pozycji zamkniętej.

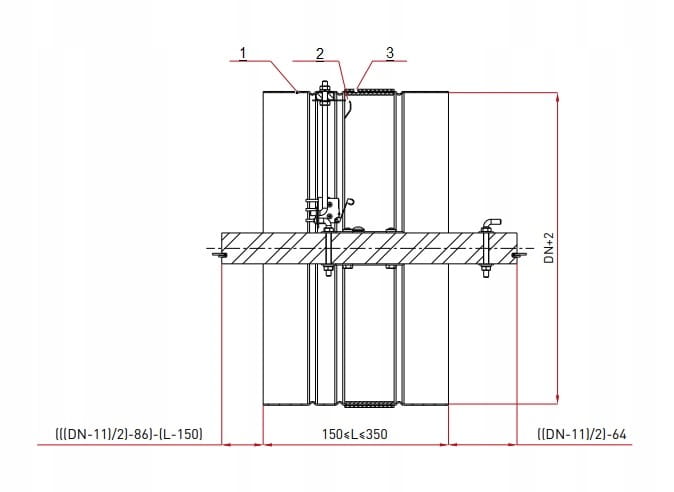

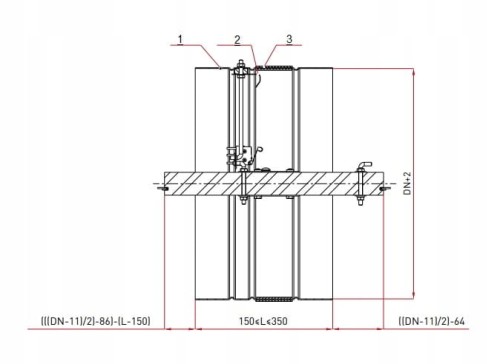

Klapa KTM wykonanie Mufowe
1- Korpus
2 - Zderzak
3 - Uszczelka pęczniejąca

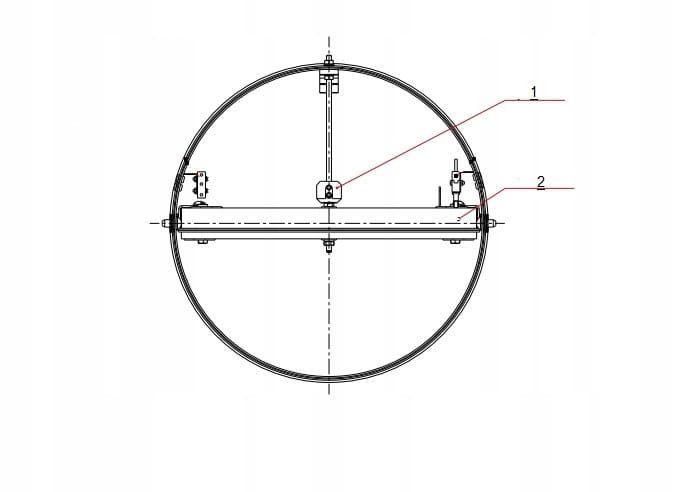

1 - Wyzwalacz topikowy
2 - Przegroda
Dane techniczne
| Kolor | Srebrny |
| Średnica [mm] | 100 |
