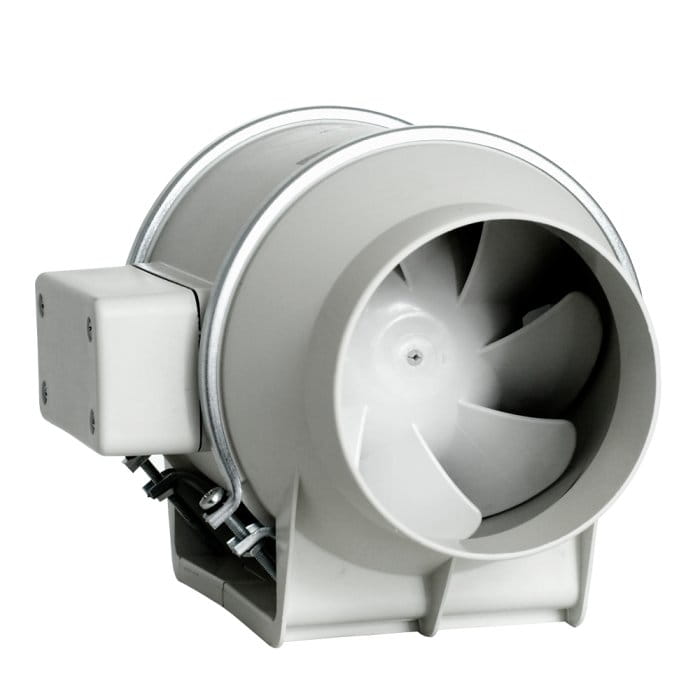

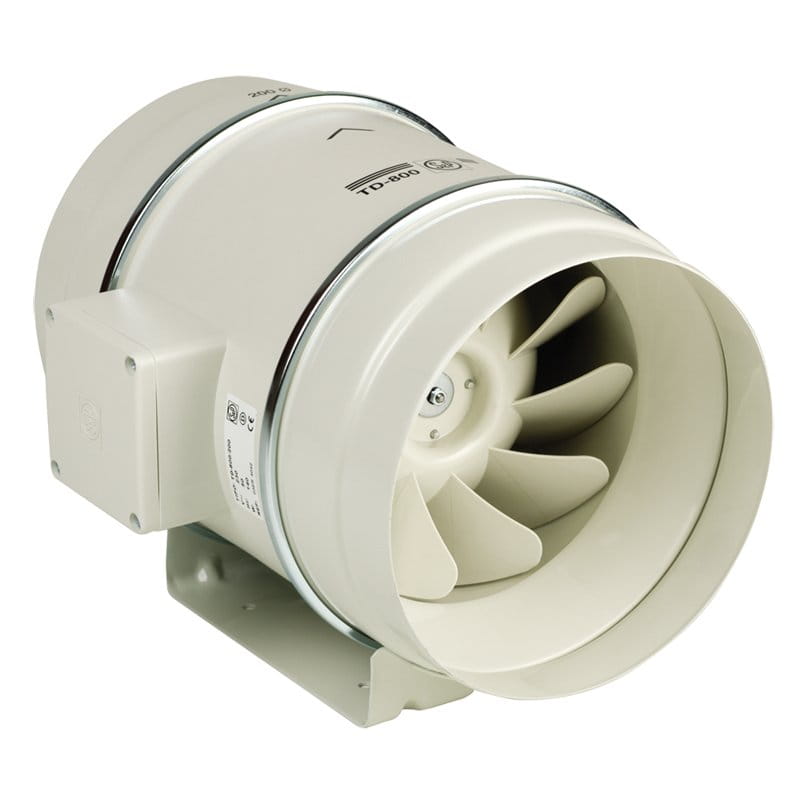

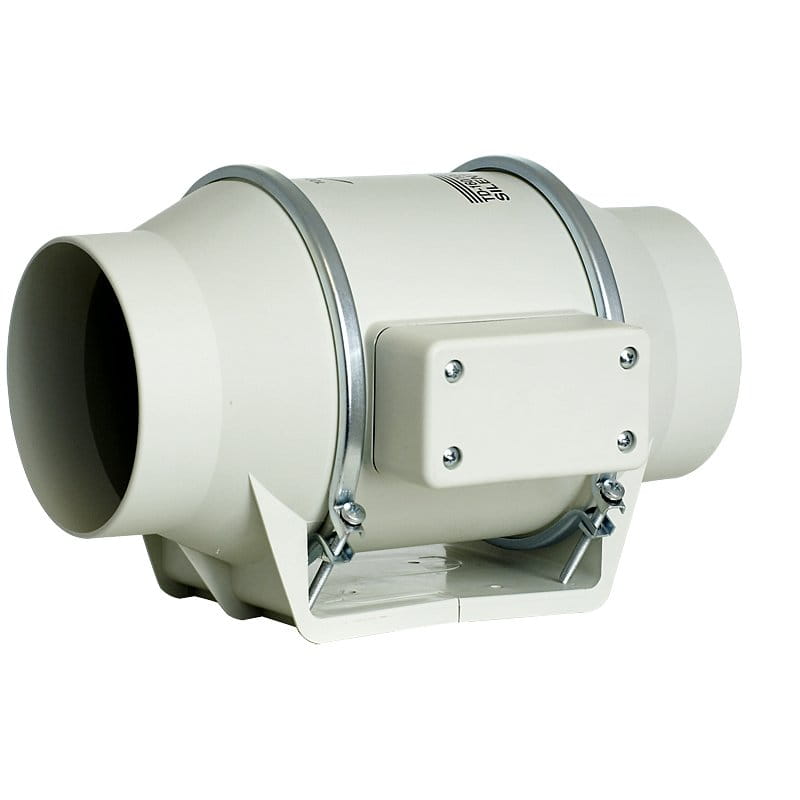

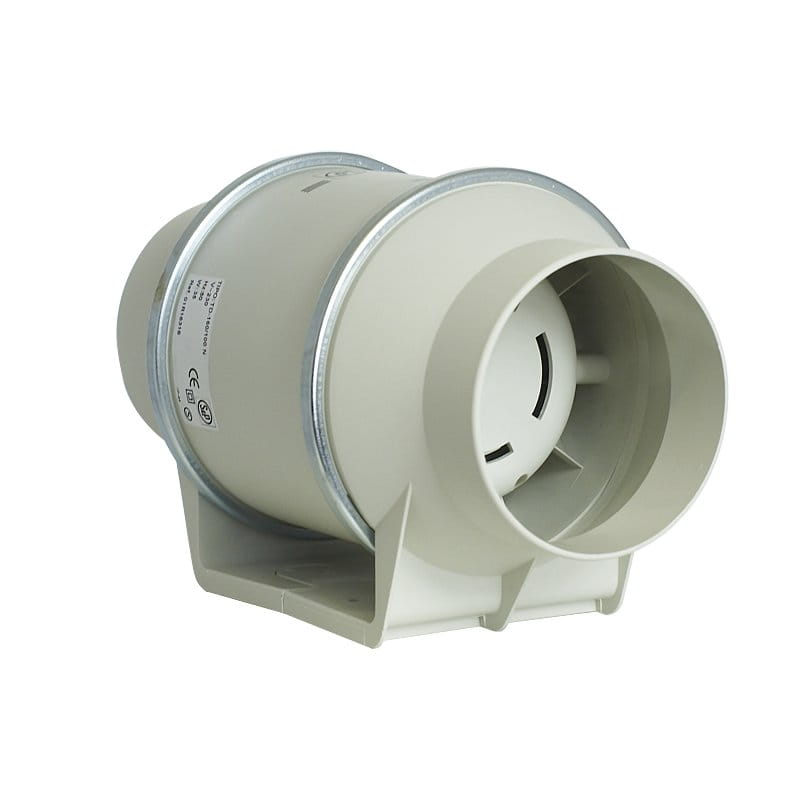

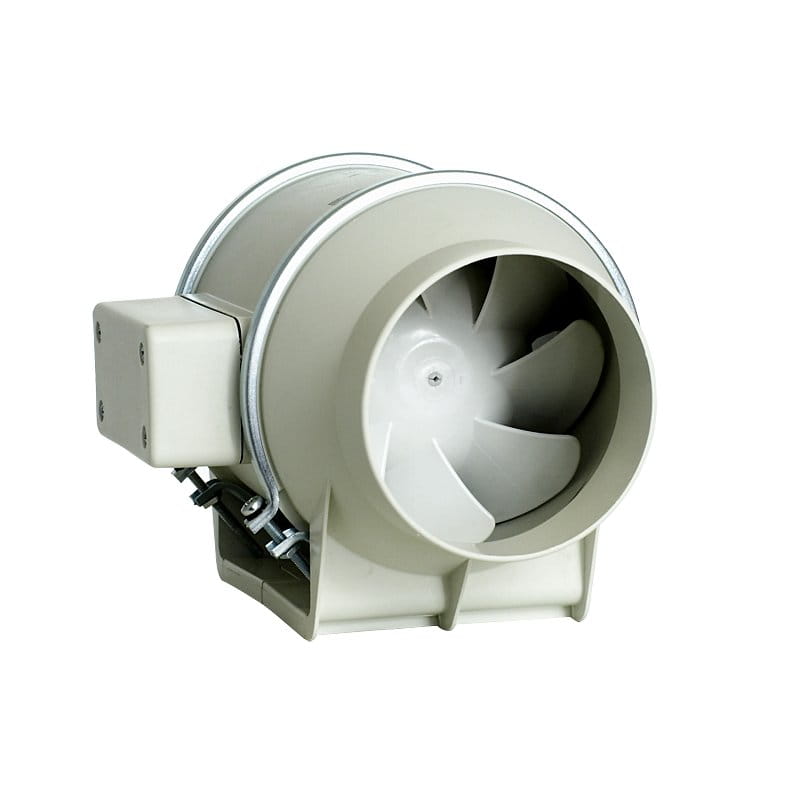

Wentylator kanałowy S&P

model: TD-1000/250 3V

Podstawowe informacje:

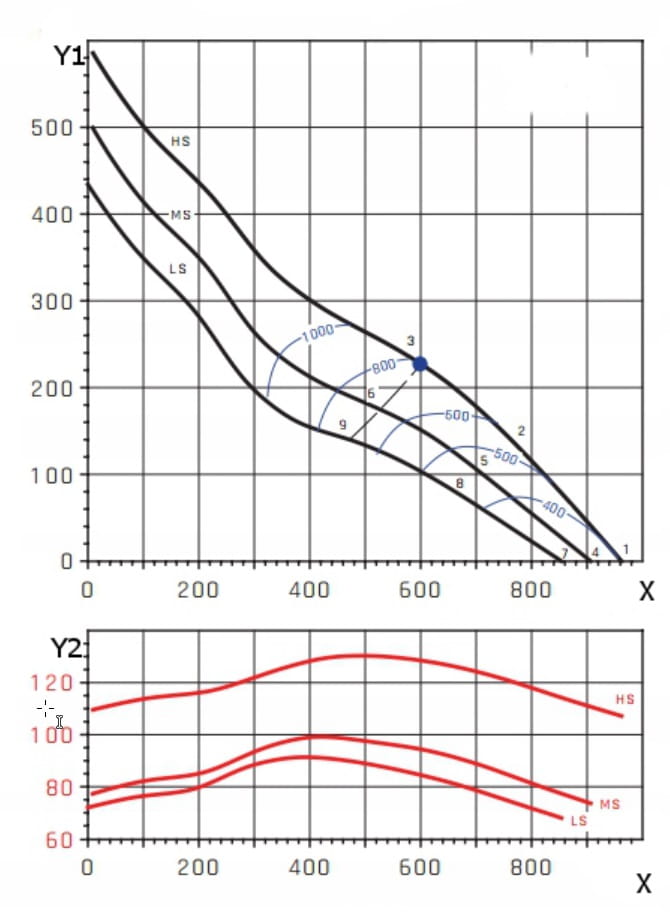

• Wydajność max: 960 / 910 / 850 [m3/h]
• Średnica: ∅250 [mm]
• Ciśnienie statyczne: 580 / 500 / 440 [Pa]
• Moc max: 130 / 99 / 91 [W]
• Napięcie nominalne: 230 [V] / 50 [Hz]
• Temperatura max: 60 [st.C]
• Temperatura min: -40 [st.C]
• Obroty silnika max: 2790 / 2620 / 2510 [obr./min.]
• Poziom ciśnienia akustycznego*: 38 / 37 / 37 [dB(A)]
• Typ łożyska: kulkowe
• Stopień ochrony silnika: IP44
• Waga: 9,4 [kg]

*mierzony w odległości 3m

Zastosowanie i montaż

Wentylator przeznaczony do wentylacji wszelkiego rodzaju instalacji wentylacji ogólnej.

Typowe zastosowanie to:

• wentylacja nawiewna i wywiewna mieszkań, biur, sklepów, lokalizacji gastronomicznych
• współpraca z domowymi okapami wyposażonymi w filtry przeciwtłuszczowe

Wentylator przystosowany jest do montażu w kanałach wentylacyjnych o średnicach od 100 do 400 mm.

Konstrukcja

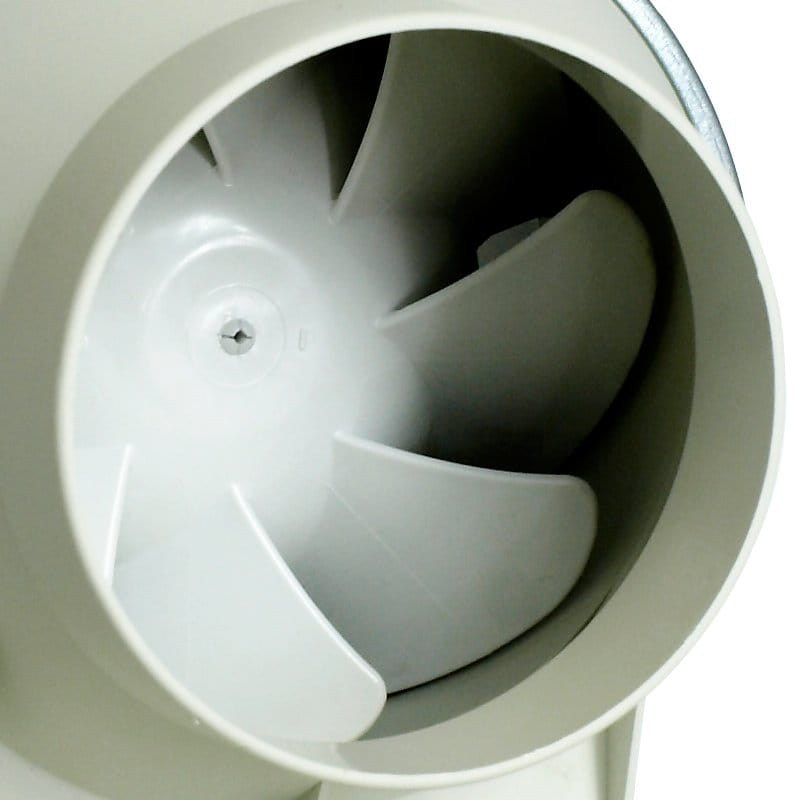

Oryginalna konstrukcja umożliwia konserwację bez konieczności demontażu kanałów wentylacyjnych. Obudowy modelu wykonana jest z polipropylenu (modele od 160 do 800) lub blachy stalowej malowanej farbą epoksydową (modele 1000, 6000), natomiast wirnik z tworzywa sztucznego ABS lub aluminium.

Silnik elektryczny

Wentylatory TD wyposażone są w jednofazowe 230V, 50Hz (modele 160 - 6000), oraz silniki trójfazowe 400V, 50Hz (modele 4000 TRIF, 6000 TRIF).

Silniki modeli od 250 do 2000 (bez 500 i 800 - IP44 klasa izolacji uzwojenia F) wykonane są w stopniu ochrony IP44 oraz klasie izolacji uzwojenia B, modele 4000 i 6000 wykonane są w stopniu ochrony IP54 oraz klasie izolacji uzwojenia F. Silniki wyposażone są w łożyska kulkowe.

Wszystkie silniki jednofazowe (oprócz wersji TD-T i TD EX) przystosowane są do napięciowej regulacji prędkości obrotowej (np. REB, RMB). Silniki trójfazowe przystosowane są do regulacji falownikiem.

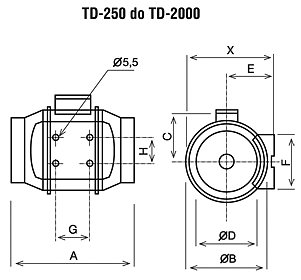

WYMIARY [mm]:

• X - 291
• A - 386
• B - 272
• C - 192
• D - 248
• E - 155
• F - 168
• G - 145
• H - 140
