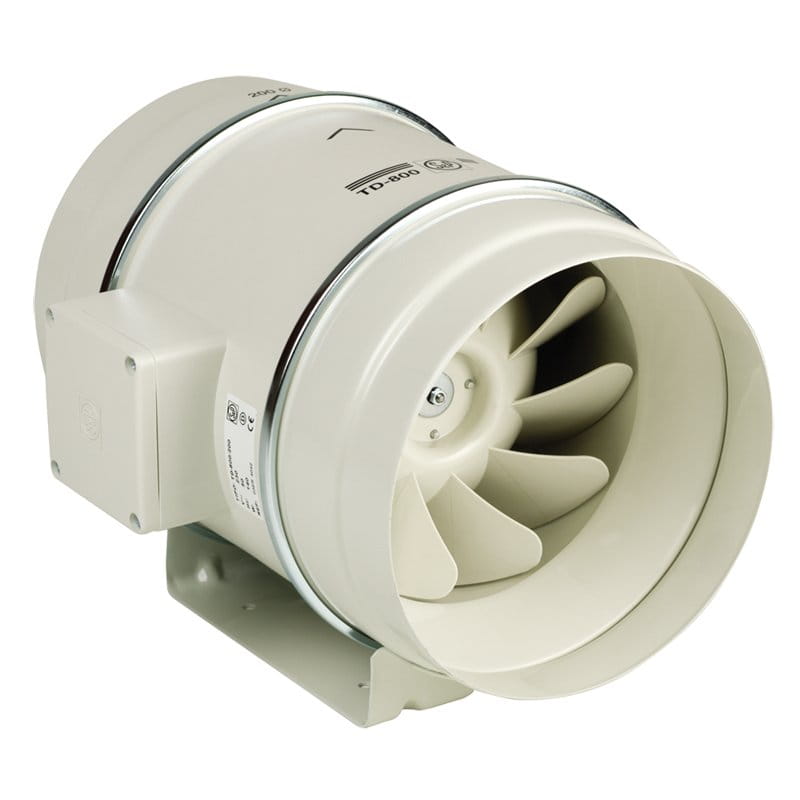

Wentylator kanałowy S&P

model: TD-1300/250 3V

Podstawowe informacje:

• Wydajność max: 1350 / 1160 / 1050 [m3/h]
• Średnica: ∅250 [mm]
• Ciśnienie statyczne: 540 / 480 / 450 [Pa]
• Moc max: 196 / 153 / 133 [W]
• Napięcie nominalne: 230 [V] / 50 [Hz]
• Temperatura max: 60 [st.C]
• Temperatura min: -40 [st.C]
• Obroty silnika max: 2510 / 2200 / 1980 [obr./min.]
• Poziom ciśnienia akustycznego*: 43 / 40 / 36 [dB(A)]
• Typ łożyska: kulkowe
• Stopień ochrony silnika: IP44
• Waga: 9,4 [kg]

*mierzony w odległości 3m

OPIS PRODUKTU

Zastosowanie i montaż

Wentylator przeznaczony do wentylacji wszelkiego rodzaju instalacji wentylacji ogólnej.

Typowe zastosowanie to:

• wentylacja nawiewna i wywiewna mieszkań, biur, sklepów, lokalizacji gastronomicznych
• współpraca z domowymi okapami wyposażonymi w filtry przeciwtłuszczowe

Wentylator przystosowany jest do montażu w kanałach wentylacyjnych o średnicach od 100 do 400 mm.

Konstrukcja

Oryginalna konstrukcja umożliwia konserwację bez konieczności demontażu kanałów wentylacyjnych. Obudowy modelu wykonana jest z polipropylenu (modele od 160 do 800) lub blachy stalowej malowanej farbą epoksydową (modele 1000, 6000), natomiast wirnik z tworzywa sztucznego ABS lub aluminium.

Silnik elektryczny

Wentylatory TD wyposażone są w jednofazowe 230V, 50Hz (modele 160 - 6000), oraz silniki trójfazowe 400V, 50Hz (modele 4000 TRIF, 6000 TRIF).

Silniki modeli od 250 do 2000 (bez 500 i 800 - IP44 klasa izolacji uzwojenia F) wykonane są w stopniu ochrony IP44 oraz klasie izolacji uzwojenia B, modele 4000 i 6000 wykonane są w stopniu ochrony IP54 oraz klasie izolacji uzwojenia F. Silniki wyposażone są w łożyska kulkowe.

Wszystkie silniki jednofazowe (oprócz wersji TD-T i TD EX) przystosowane są do napięciowej regulacji prędkości obrotowej (np. REB, RMB). Silniki trójfazowe przystosowane są do regulacji falownikiem.

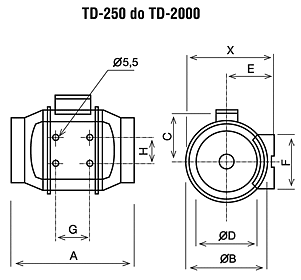

WYMIARY

(podane w mm)

• X - 291
• A - 386
• B - 272
• C - 192
• D - 248
• E - 155
• F - 168
• G - 145
• H - 140

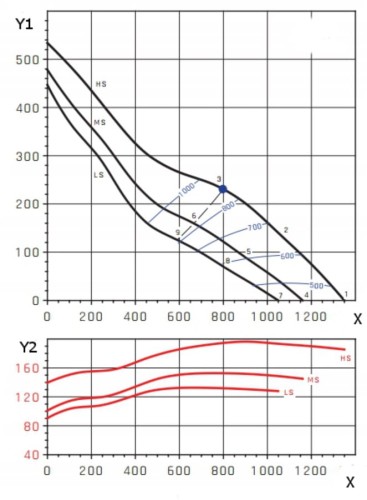

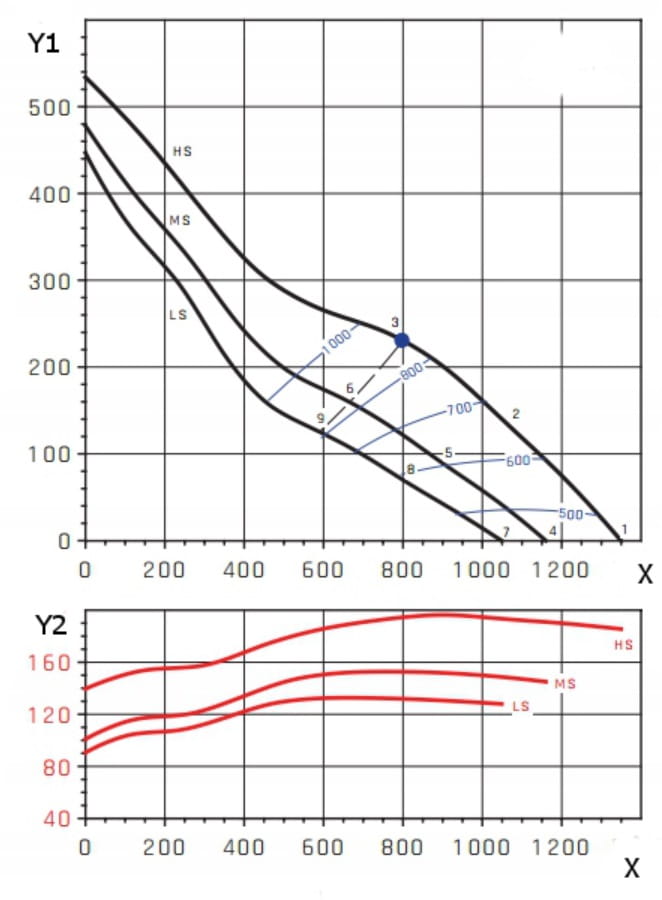

CHARAKTERYSTYKA

TD-1300/250 - model wentylatora

X [m3/h] - przepływ powietrza

Y1 [Pa] - ciśnienie statyczne

Y2 [W] - pobór mocy

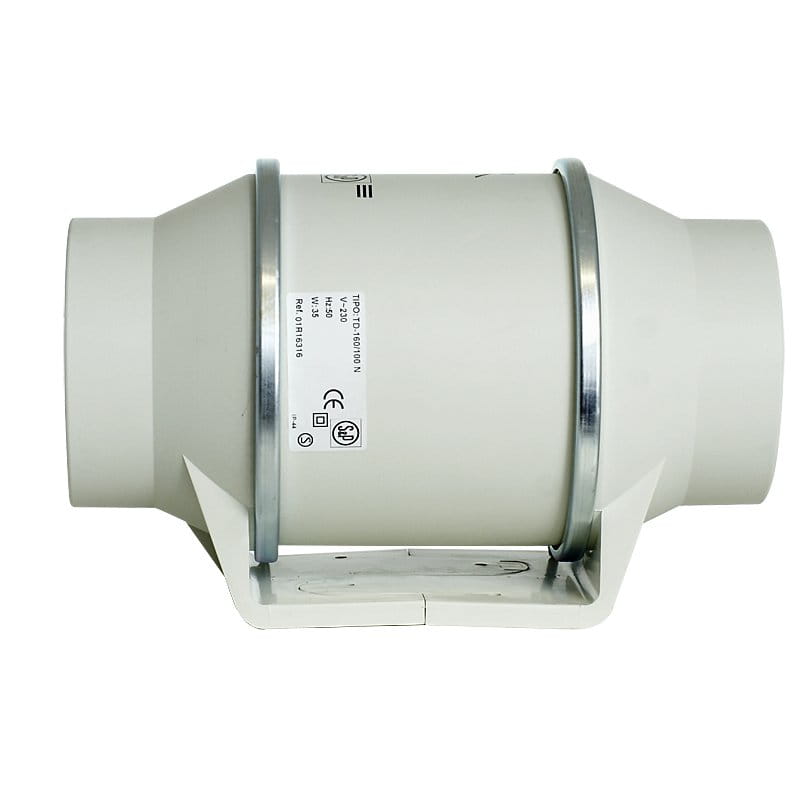

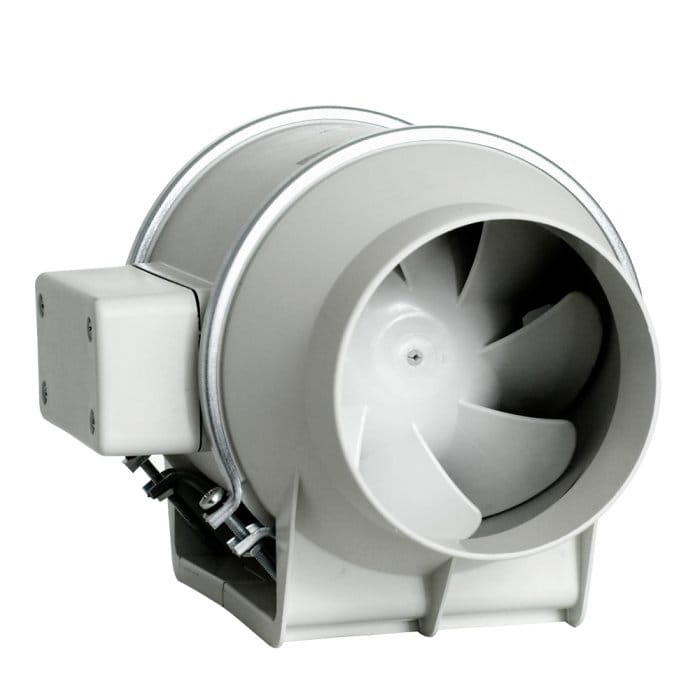

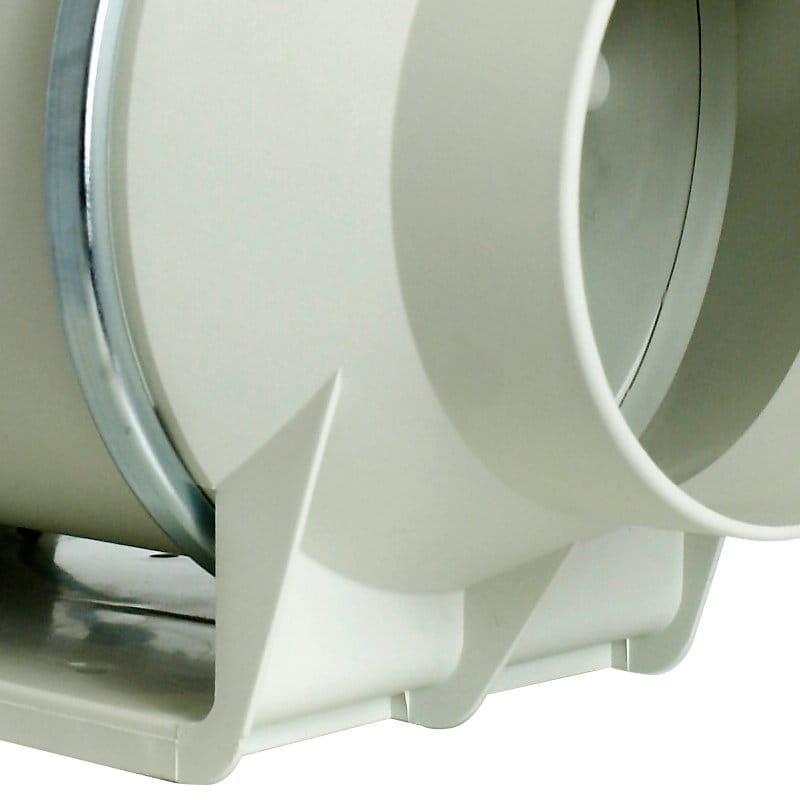

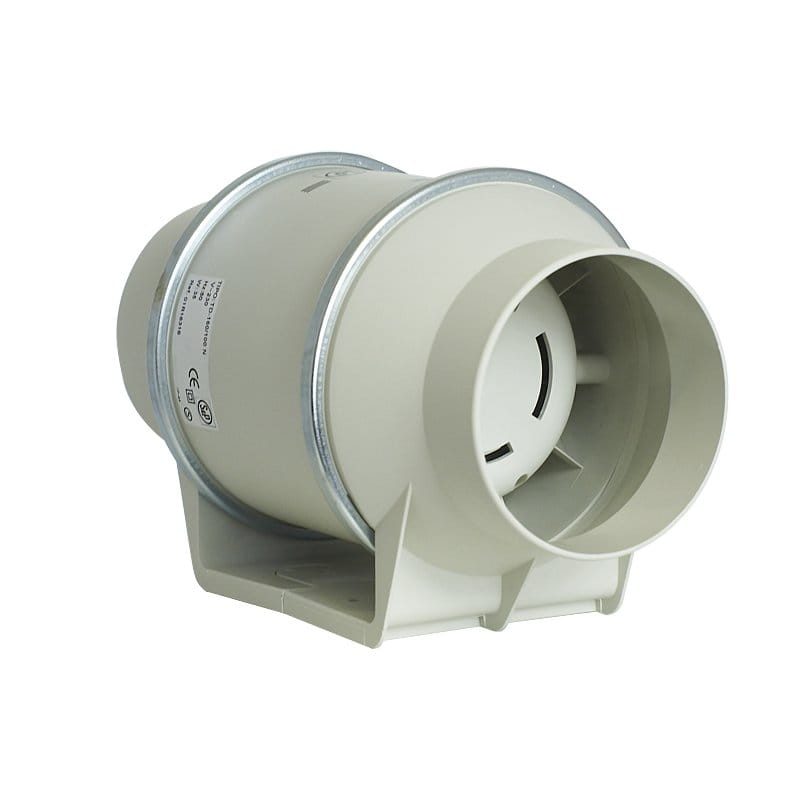

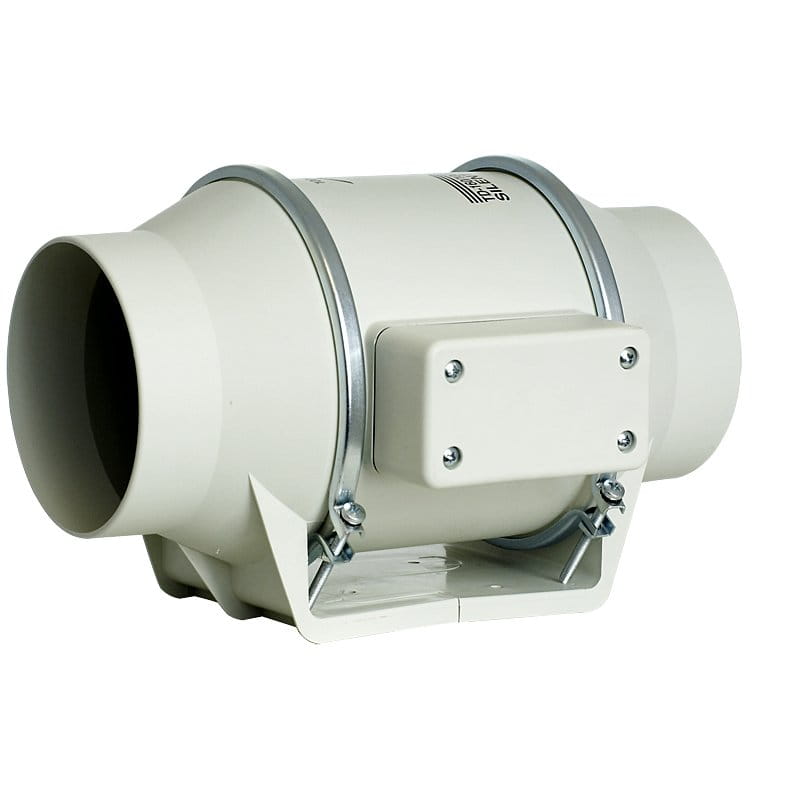

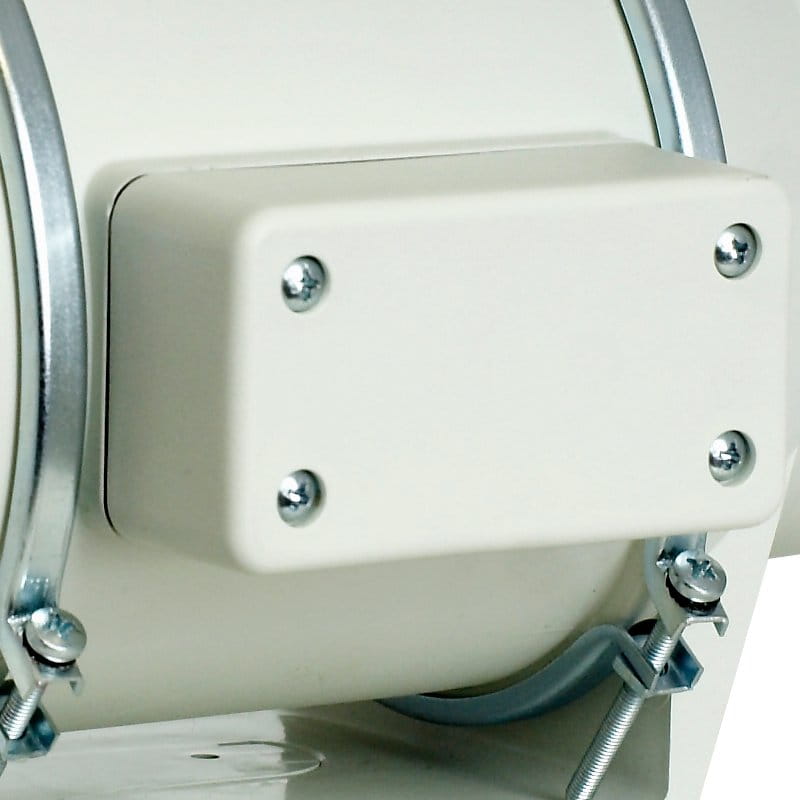

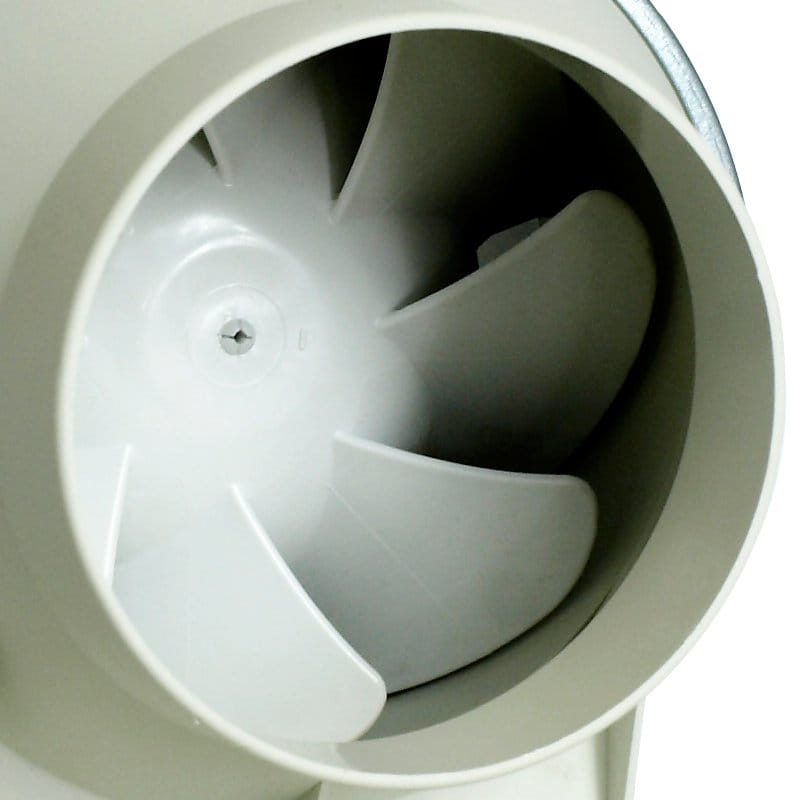

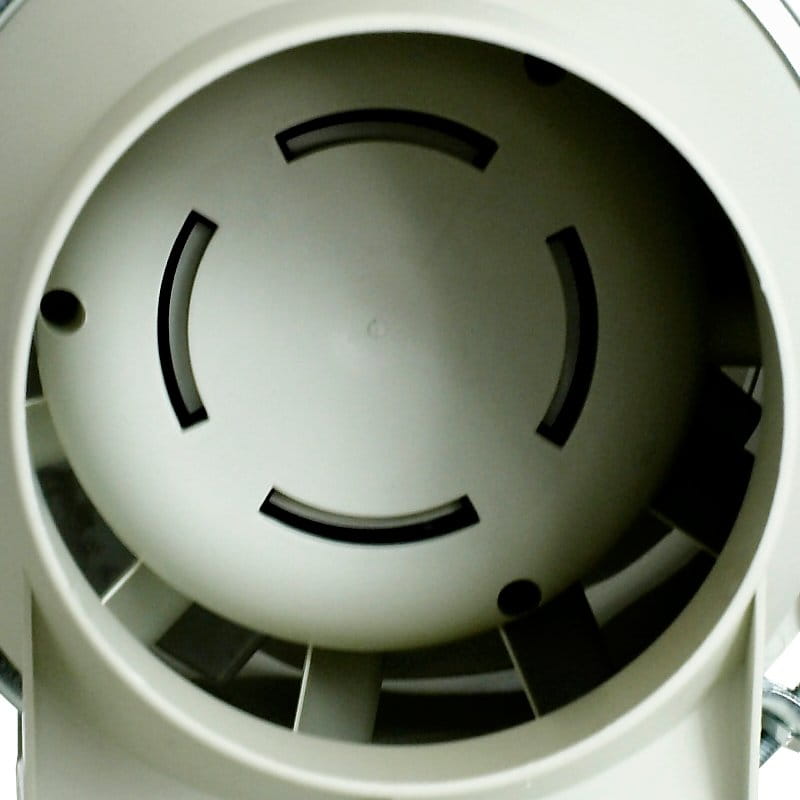

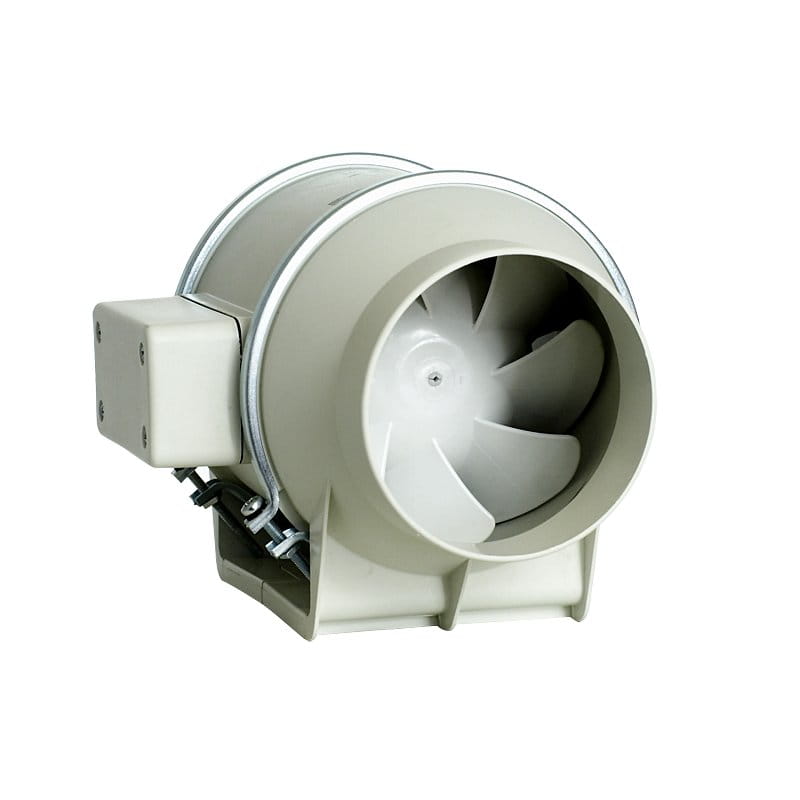

GALERIA

Wentylatory kanałowe TD marki S&P z naszej oferty:

• TD-250/100 - 2 biegi, max wydajność 250 m3/h
• TD-350/125 - 2 biegi, max wydajność 330 m3/h
• TD-500/150 3V - 3 biegi, max wydajność 560 m3/h
• TD-500/160 3V - 3 biegi, max wydajność 560 m3/h
• TD-800/200N 3V - 3 biegi, max wydajność 890 m3/h
• TD-800/200 3V - 3 biegi, max wydajność 1040 m3/h
• TD-1000/250 3V - 3 biegi, max wydajność 960 m3/h
• TD-1300/250 3V - 3 biegi, max wydajność 1350 m3/h
• TD-2000/315 3V - 3 biegi, max wydajność 1830 m3/h
• TD-4000/355 - 4 biegi, max wydajność 3750 m3/h
• TD-6000/400 - 4 biegi, max wydajność 5310 m3/h
