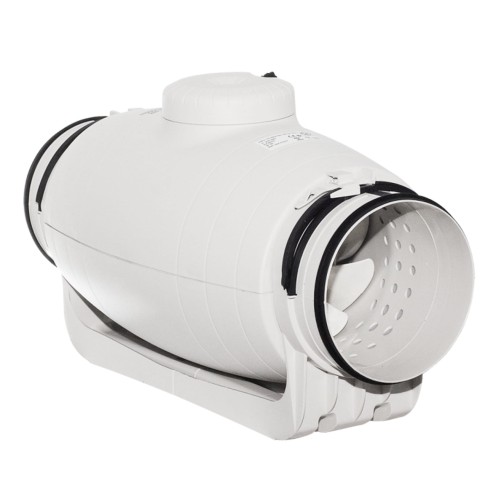

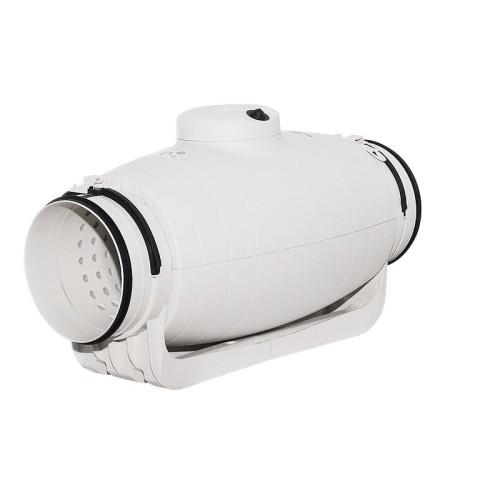

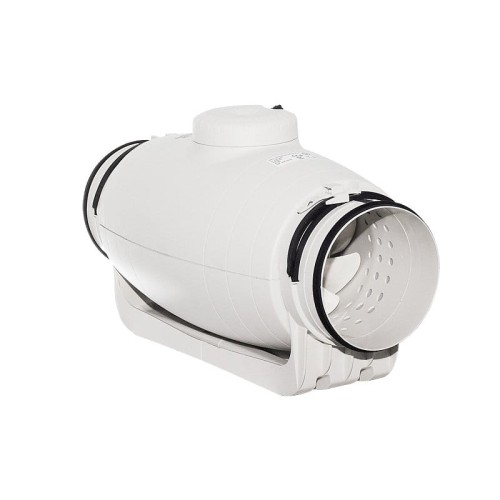

Wentylator kanałowy S&P

model: TD-250/100 SILENT

Podstawowe informacje:

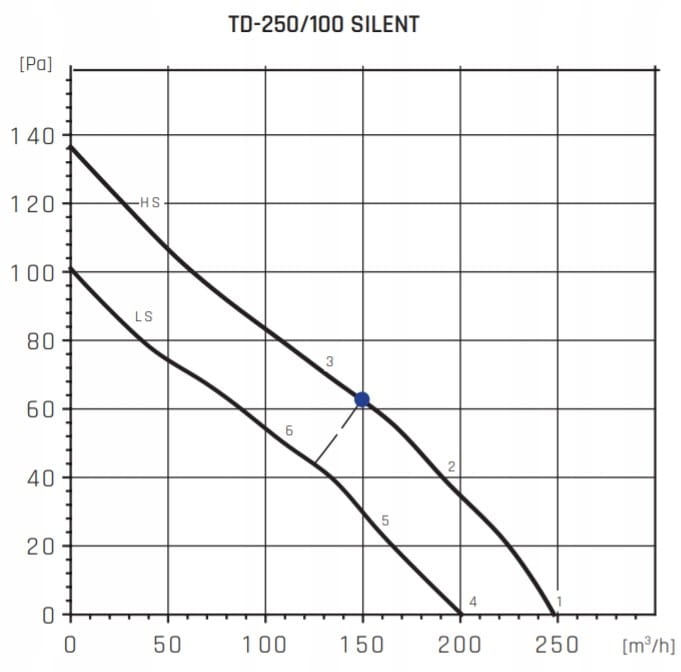

• Wydajność max: 250 [m3/h]
• Średnica: ∅100 [mm]
• Ciśnienie statyczne :  135 [Pa]
• Moc max: 27 [W]
• Napięcie nominalne: 230 [V] / 50 [Hz]
• Temperatura max: 40 [st.C]
• Temperatura min: -20 [st.C]
• Obroty silnika max: 2110 [obr./min.]
• Poziom ciśnienia akustycznego* : 25 [dB(A)]
• Typ łożyska: kulkowe
• Stopień ochrony silnika : IP44
• Waga : 5,4 [kg]

*mierzony w odległości 3m

Zastosowanie i montaż:

Wentylator kanałowy przeznaczony do wentylacji pomieszczeń o niskim stopniu zapylenia, przystosowany do montażu w pozycji pionowej lub poziomej w kanałach wentylacyjnych o średnicach od 100 do 315 mm. TD SILENT charakteryzują się bardzo niskim poziomem hałasu.

Wentylatory TD SILENT dzięki zwartej budowie i małej wysokości polecane są do montażu w sufitach podwieszanych. Idealne do wentylacji budynków użyteczności publicznej, bibliotek, sal konferencyjnych, biur, restauracji, sal szkolnych, studiów dźwiękowych.

Konstrukcja:

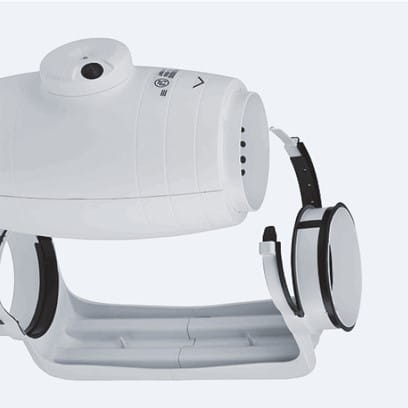

Oryginalna konstrukcja umożliwia łatwą konserwację bez konieczności demontażu kanałów wentylacyjnych. Obudowy TD SILENT wykonane są z polipropylenu (modele od 250 do 1000) lub blachy stalowej malowanej farbą epoksydową (modele 1300, 2000), natomiast wirnik z tworzywa sztucznego ABS lub aluminium.

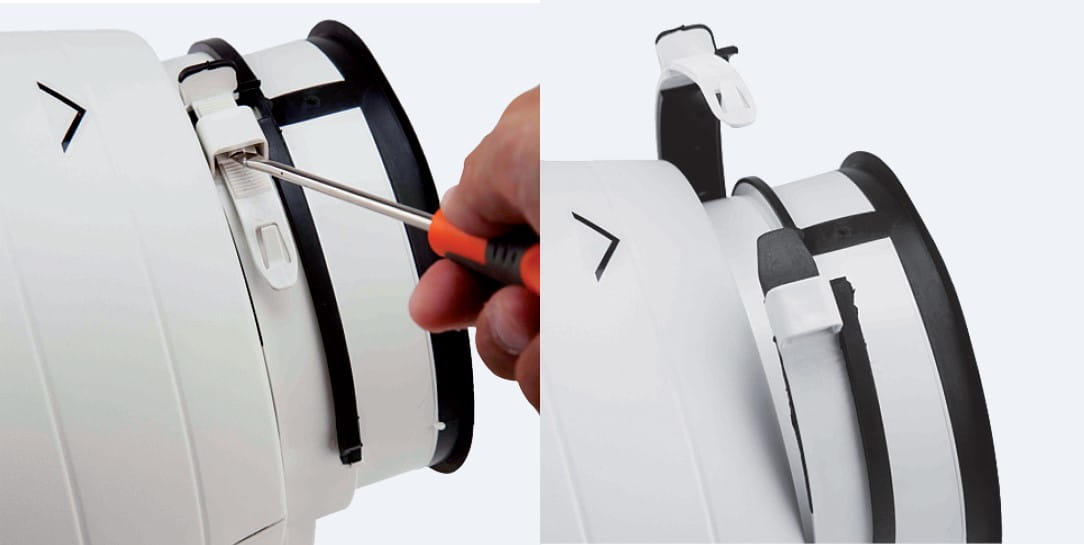

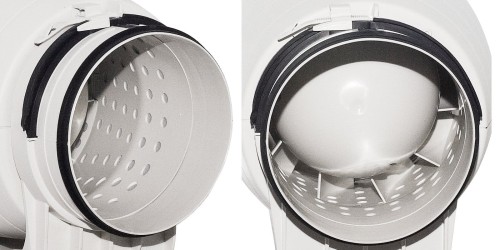

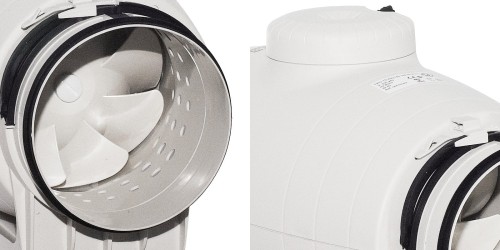

Dzięki zastosowaniu nowatorskich rozwiązań konstrukcyjnych charakterystycznych dla technologii 'Silent-S&P' (m.in. mocowania antywibracyjne silnika, aerodynamiczna geometria wnętrza, zintegrowany zespół tłumików wewnętrznych) charakteryzują się niskim poziomem emitowanego hałasu i drgań. Przyłącza wentylatora są wyposażone w łączniki elastyczne z szybkozłączkami - opaski 'Quick-fix' - umożliwiające montaż wentylatora w kanale bez używania narzędzi.

Silnik elektryczny:

Wentylatory TD SILENT wyposażone są w jednofazowe 230V, 50/60Hz, silniki o stopniu ochrony IP44 i klasie izolacji uzwojenia B. Silniki wyposażone w łożyska kulkowe. Wszystkie silniki przystosowane są do napięciowej regulacji prędkości obrotowej.

Wszystkie silniki posiadają termiczne zabezpieczenie uzwojenia przed przeciążeniem - topikowe w modelach 250 i 350, a w pozostałych modelach bezpiecznik automatyczny. Konstrukcja kompaktowej puszki przyłączeniowej umożliwia podłączenie przewodu zasilającego z dowolnej strony - 360 stopni (tylko modele od 250 do 1000).

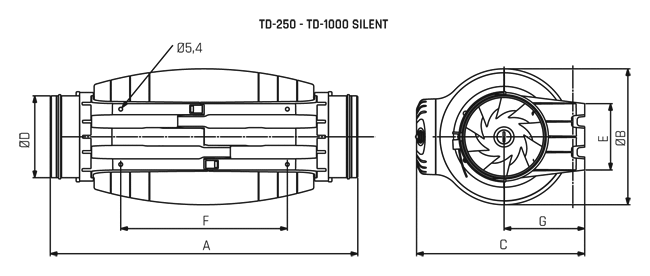

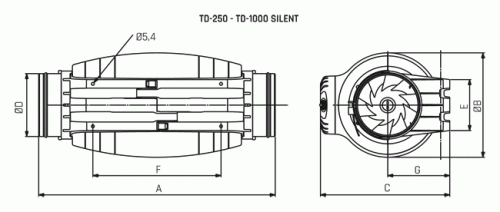

WYMIARY:

(podane w mm)

• A - 575
• B - 204
• C - 252
• D - 97
• E - 100
• F - 250
• G - 121
