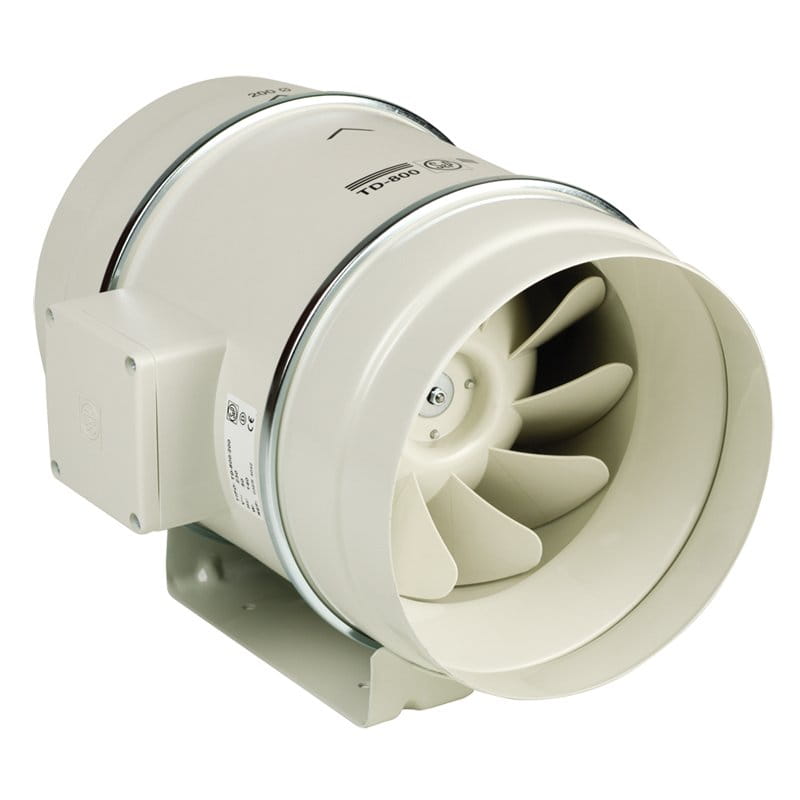

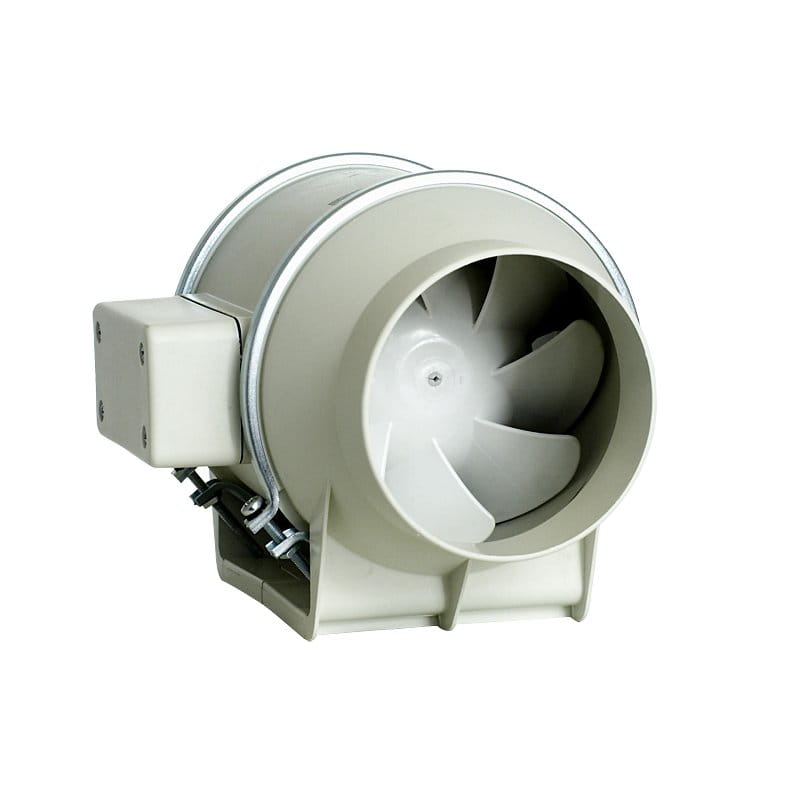

Wentylator kanałowy S&P

model: TD-800/200 3V

Podstawowe informacje:

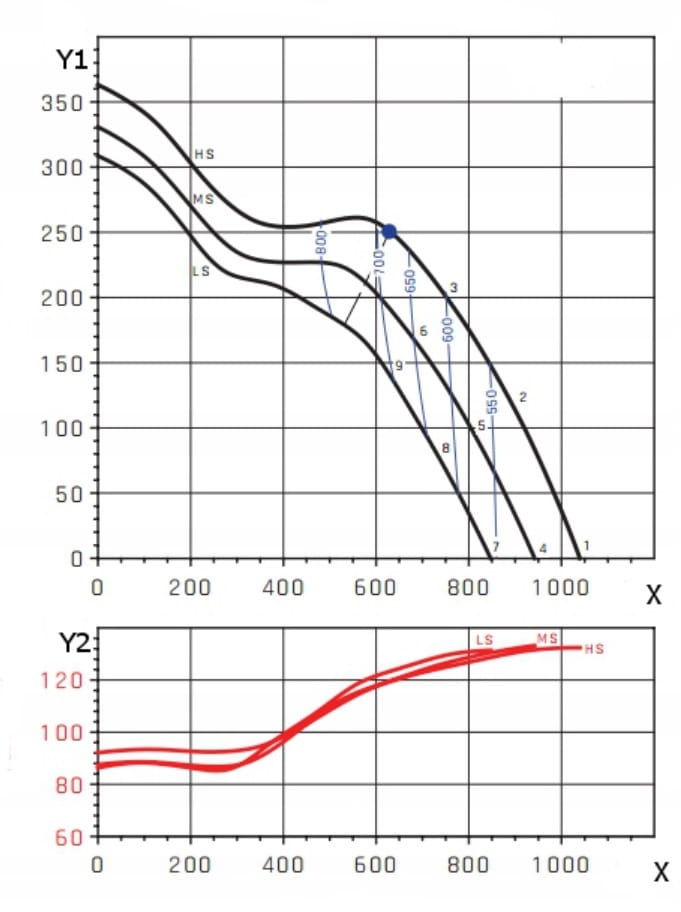

• Wydajność max: 1040 / 940 / 850 [m3/h]
• Średnica: ∅200 [mm]
• Ciśnienie statyczne: 360 / 330 / 310 [Pa]
• Moc max: 132 / 133 / 131 [W]
• Napięcie nominalne: 230 [V] / 50 [Hz]
• Temperatura max: 60 [st.C]
• Temperatura min: -20 [st.C]
• Obroty silnika max: 2480 / 2290 / 2080 [obr./min.]
• Poziom ciśnienia akustycznego*: 40 / 37 / 34 [dB(A)]
• Typ łożyska: kulkowe
• Stopień ochrony silnika: IP44
• Waga: 4,9 [kg]

*mierzony w odległości 3m

Zastosowanie i montaż

Wentylator przeznaczony do wentylacji wszelkiego rodzaju instalacji wentylacji ogólnej.

Typowe zastosowanie to:

• wentylacja nawiewna i wywiewna mieszkań, biur, sklepów, lokalizacji gastronomicznych
• współpraca z domowymi okapami wyposażonymi w filtry przeciwtłuszczowe

Wentylator przystosowany jest do montażu w kanałach wentylacyjnych o średnicach od 100 do 400 mm.

Konstrukcja

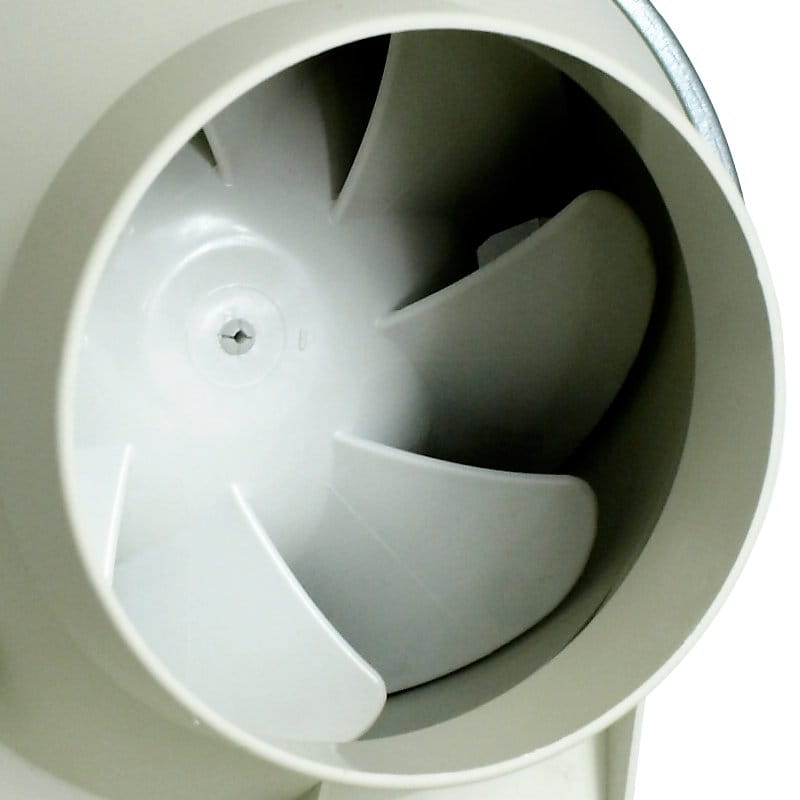

Oryginalna konstrukcja umożliwia konserwację bez konieczności demontażu kanałów wentylacyjnych. Obudowy modelu wykonana jest z polipropylenu (modele od 160 do 800) lub blachy stalowej malowanej farbą epoksydową (modele 1000, 6000), natomiast wirnik z tworzywa sztucznego ABS lub aluminium.

Silnik elektryczny

Wentylatory TD wyposażone są w jednofazowe 230V, 50Hz (modele 160 - 6000), oraz silniki trójfazowe 400V, 50Hz (modele 4000 TRIF, 6000 TRIF).

Silniki modeli od 250 do 2000 (bez 500 i 800 - IP44 klasa izolacji uzwojenia F) wykonane są w stopniu ochrony IP44 oraz klasie izolacji uzwojenia B, modele 4000 i 6000 wykonane są w stopniu ochrony IP54 oraz klasie izolacji uzwojenia F. Silniki wyposażone są w łożyska kulkowe.

Wszystkie silniki jednofazowe (oprócz wersji TD-T i TD EX) przystosowane są do napięciowej regulacji prędkości obrotowej (np. REB, RMB). Silniki trójfazowe przystosowane są do regulacji falownikiem.

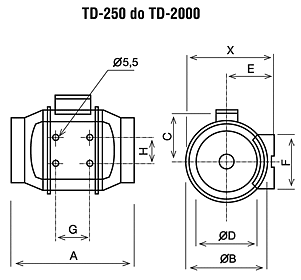

WYMIARY [mm]:

• X - 232,5
• A - 302
• B - 217
• C - 141
• D - 189
• E - 124
• F -  140
• G - 100
• H -  94
