Zestaw UCHWYTÓW MONTAŻOWYCH do kurtyn VTS WING 100
towar niedostępny
-
zapytaj o produkt
-
poleć znajomemu
-
Masz jakieś pytania?
Skontaktuj się z nami
12 682 10 60
Opis

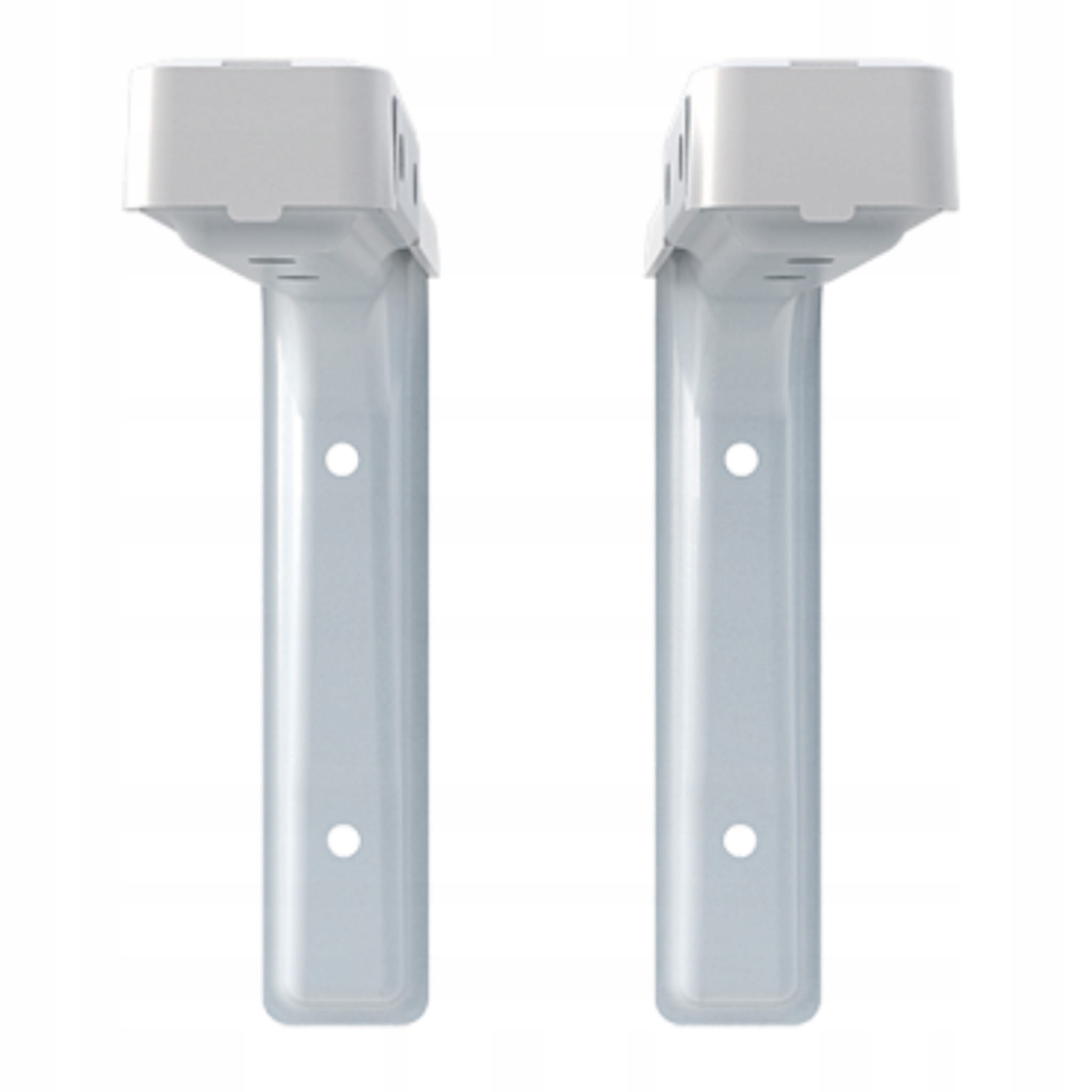

Zestaw uchwytów montażowych VTS
do kurtyn powietrznych WING 100
Podstawowe informacje:
- Index katalogowy: 1-4-2801-0053
- Kompatybilne modele kurtyn WING: E100, W100, C100
- Skład zestawu: 2 uchwyty montażowe do kurtyn VTS WING
- Montaż w poziomie: TAK
- Montaż w pionie: Tak
- Waga : 1,5 [kg]
- Producent: VTS Group
Odpowiednio zaprojektowane dedykowane uchwyty oraz punkty mocowania umożliwiają łatwy i prosty montaż.

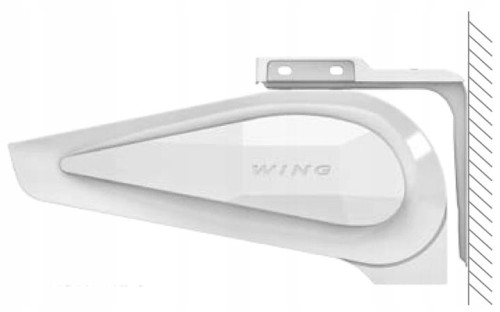

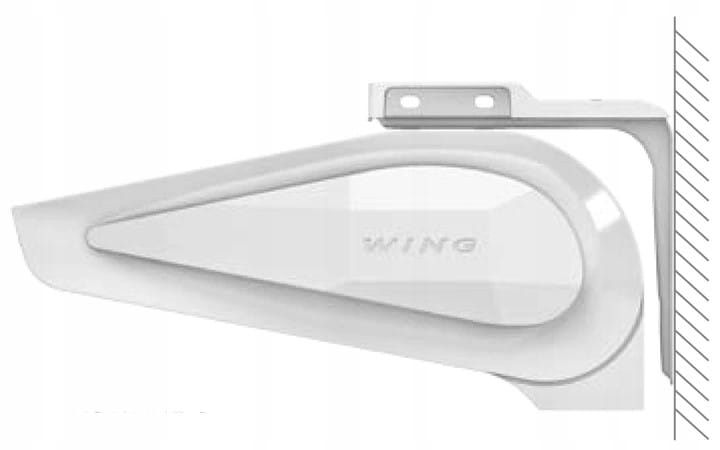

Dzięki temu zestawowi uchwytów możesz zamontować swoją kurtynę WING - zarówno w poziomie jak i pionie.

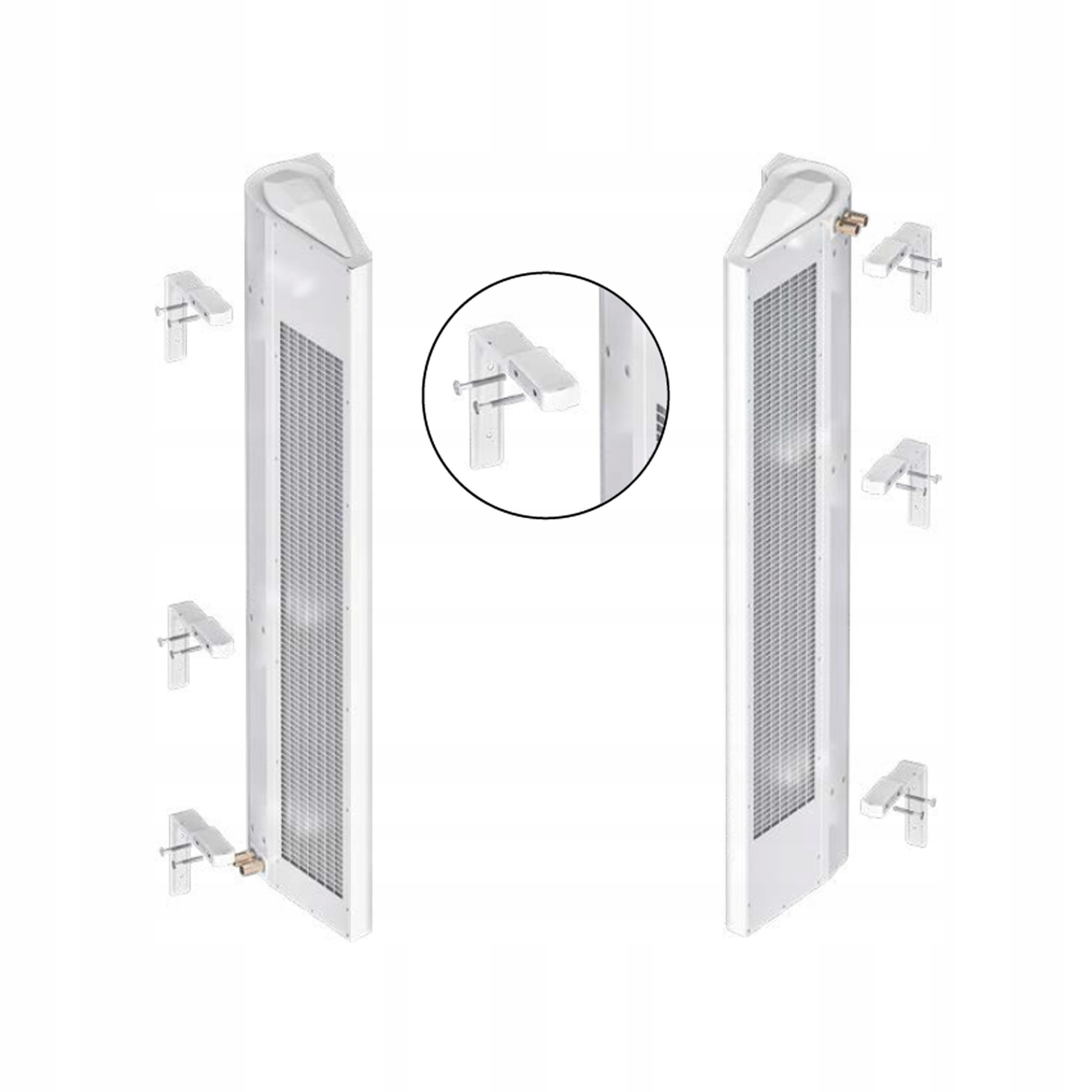

Montaż pionowy za pomocą uchwytów VTS:
Do montażu pionowego użyć śrub M8x70*. 2 uchwyty przykręcić śrubami przez podkładki płaskie do gwintowanych tulei zamontowanych w górnej części obudowy. Należy zachować minimalną odległość 10 cm od podłogi w celu zapewnienia dostępu do króćców spustowych wody z wymiennika oraz listwy zaciskowej.
*śruby oraz pozostałe akcesoria montażowe nie są załączone w zestawie.
UWAGA! - kurtyny elektryczne (E) nie mogą być montowane pionowo

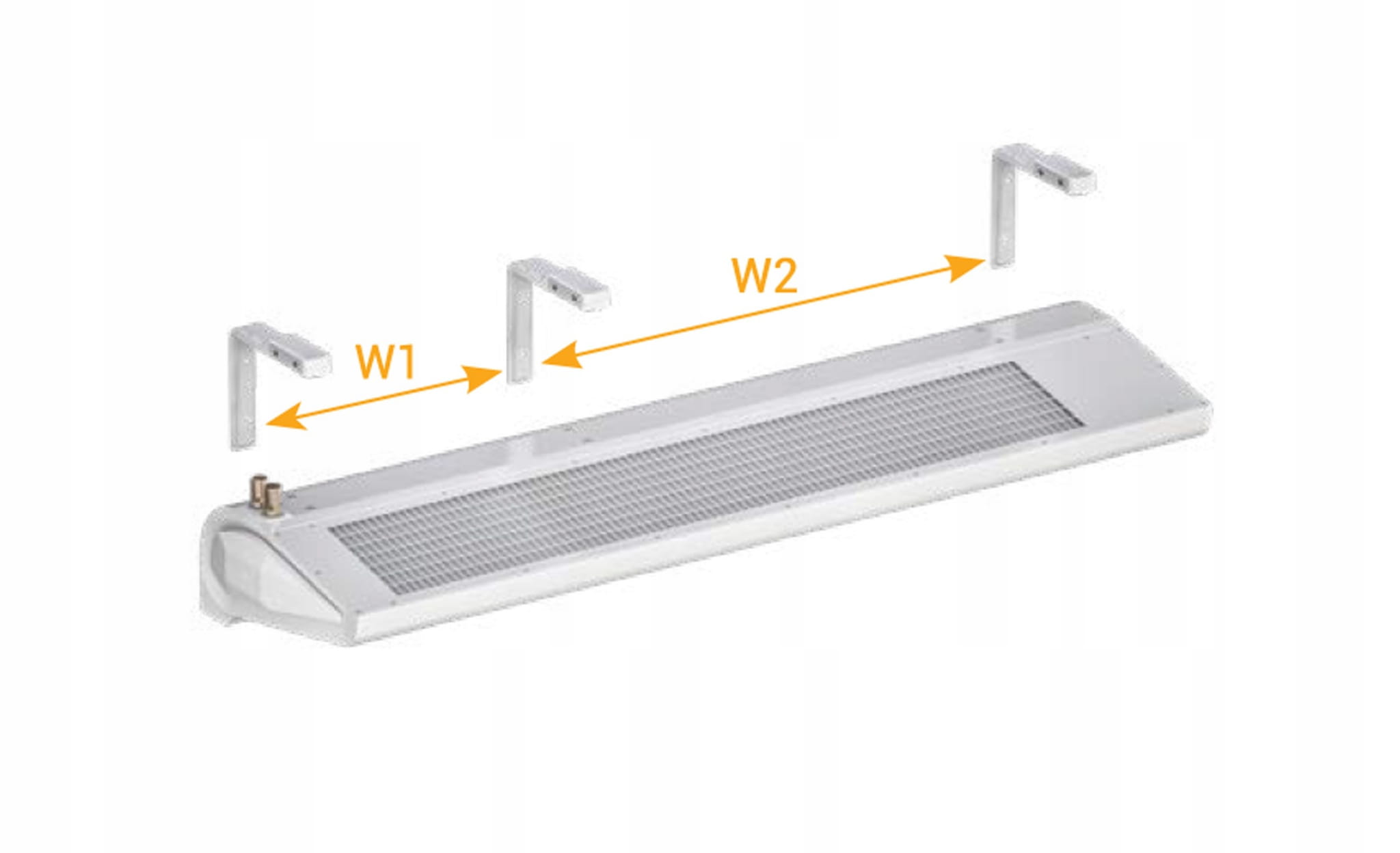

Rozstaw otworów montażowych:
W przypadku uchwytów montażowych do kurtyn WING 100, uchwyty powinny być rozstawione odpowiednio do przygotowanych otworów montażowych w urządzeniu, tj.:
W1 - 772 [mm]
